Naftos skirtuvai su koalescenciniu elementu

Naftos produktų turinčios nuotekos, pakliuvusios į aplinką, kelia pavojų tiek gamtai, tiek ir žmonėms. Be to, mažos dalelės prilimpa prie kanalizacijos vamzdžių vidinių sienelių, užkimšdamos nuotekų vamzdynus ir kartais net sukeldamos sprogimo riziką.

ACO turi plačią lengvųjų skysčių skirtuvų gamą, kurie užtikrina veiksmingą nuotekų išvalymą. ACO gaminami naftos skirtuvai atitinka EN 858 normą. Aukštos kokybės, techniškai tvarkinga skirtuvų įranga užtikrina, kad sistema dirbs ilgai ir nepriekaištingai bei atitiks Europines normas bei vietinius reikalavimus ir normatyvus. ACO naftos skirtuvai gaminami iš įvairių medžiagų, pritaikytų kliento poreikiui: gelžbetonio, plastiko ir stiklo pluoštu sustiprinto plastiko.

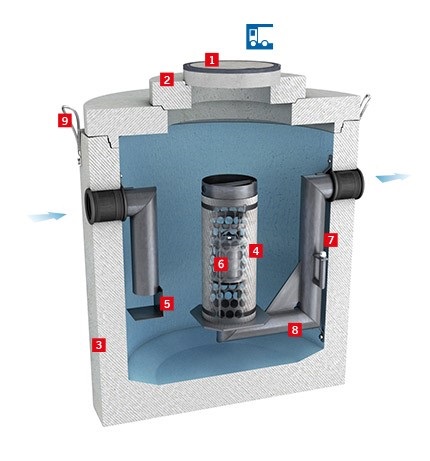

Oleopator-C-NST

  • Gelžbetoninis naftos produktų skirtuvas su kolescenciniu elementu, be integruotos smėliagaudės
  • D 400 apkrovos klasė (iki 40 tonų)
  • Našumas nuo 4–6 iki 100 l/s

Naudojimo sritis

  • Naftos produktais užterštoms lietaus nuotekoms degalų perpylimo bazėse, degalinėse, transporto bazėse, manevravimo ir stovėjimo aikštelėse, oro uostuose ir panašios paskirties teritorijose valyti.
  • Naftos produktais užterštoms nuotekoms iš mechaninių dirbtuvių, automobilių plovyklų, taip pat gamybos ciklo metu susidariusioms gamybinėms nuotekoms.

SMĖLIAGAUDĖ PRIEŠ NAFTOS PRODUKTŲ SKIRTUVĄ KOMPLEKTUOJAMA ATSKIRAI

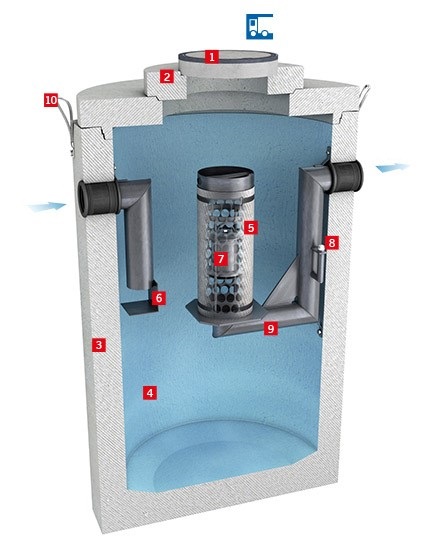

Oleopator-C-FST

  • Gelžbetoninis naftos produktų skirtuvas su kolescenciniu elementu ir su integruota smėliagaude
  • D 400 apkrovos klasė (iki 40 tonų)
  • Našumas nuo 3 iki 50 l/s

Naudojimo sritis

  • Naftos produktais užterštoms lietaus nuotekoms degalų perpylimo bazėse, degalinėse, transporto bazėse, manevravimo ir stovėjimo aikštelėse, oro uostuose ir panašios paskirties teritorijose valyti.
  • Naftos produktais užterštoms nuotekoms iš mechaninių dirbtuvių, automobilių plovyklų, taip pat gamybos ciklo metu susidariusioms gamybinėms nuotekoms.

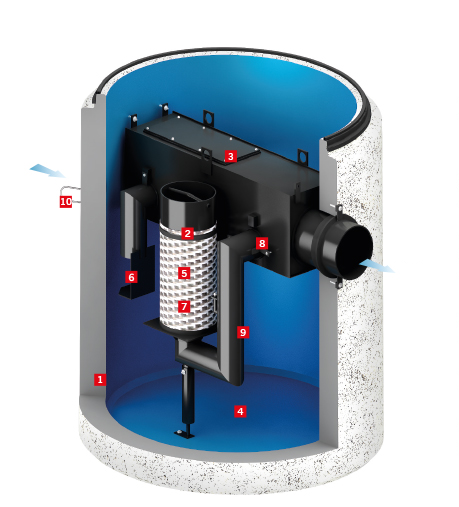

Oleopator-Bypass-C-NST

  • Gelžbetoninis naftos produktų skirtuvas su kolescenciniu elementu ir su integruota apvedimo linija
  • D 400 apkrovos klasė (iki 40 tonų)
  • Našumas nuo 10 iki 30 l/s

Naudojimo sritis

  • Naftos produktais užterštoms lietaus nuotekoms nuo miesto baseinų, transporto bazių, manevravimo ir stovėjimo aikštelių, oro uostų teritorijų valyti.

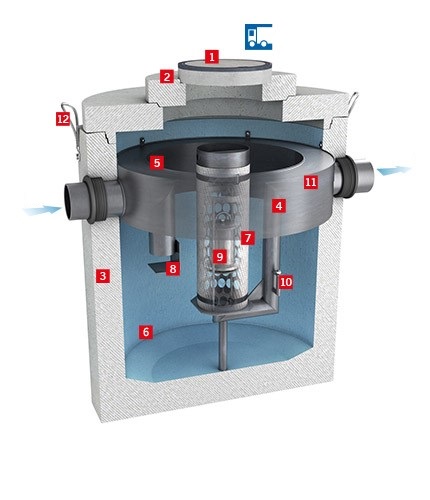

Oleopator-Bypass-C-FST

  • Gelžbetoninis naftos produktų skirtuvas su kolescenciniu elementu, smėliagaude ir su integruota apvedimo linija
  • D 400 apkrovos klasė (iki 40 tonų)
  • Našumas nuo 6 iki 30 l/s

Naudojimo sritis

  • Naftos produktais užterštoms lietaus nuotekoms nuo miesto baseinų, transporto bazių, manevravimo ir stovėjimo aikštelių, oro uostų teritorijų valyti.

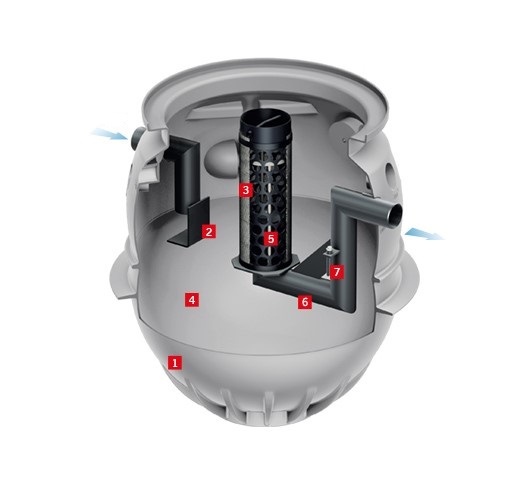

Oleopator-P

  • Polietileninis naftos produktų skirtuvas su kolescenciniu elementu ir su integruota smėliagaude
  • A 15, B 125 arba D 400 apkrovos klasė
  • Našumas nuo 3 iki 10 l/s

Naudojimo sritis

Oleopator P I klasės naftos produktų skirtuvai yra pritaikyti montuoti grunte. Jie skirti pramoninių procesų nuotekoms ar alyva užterštam iš nelaidžių zonų atitekėjusiam lietaus vandeniui valyti arba sulaikyti visą išsiliejusį skystį ir apsaugoti aplinkines zonas.

Apsauga nuo aukšto gruntinio vandens lygio

Priklausomai nuo didžiausio leistino atstumo iki įtekėjimo vamzdžio apačios, skirtuvus galima įrengti vietose, kur vandens lygis siekia žemės paviršių. Montavimo vietoje nereikia naudoti nuo požeminių vandenų pakilimo saugančių priemonių, pvz., inkaravimo.

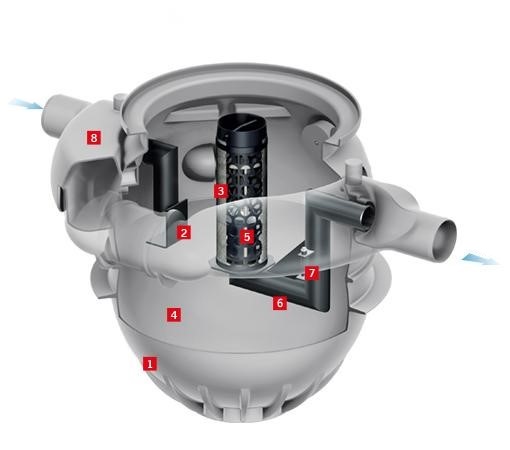

Oleopass-P

  • Polietileninis naftos produktų skirtuvas su kolescenciniu elementu, smėliagaude ir su integruota apvedimo linija
  • A 15, B 125 arba D 400 apkrovos klasė
  • Našumas nuo 3 iki 10 l/s

Naudojimo sritis

Oleopass P I klasės naftos produktų skirtuvai su apibėgimo funkcija yra pritaikyti montuoti grunte. Jie skirti alyva užterštam iš nelaidžių zonų atitekėjusiam lietaus vandeniui valyti arba sulaikyti išsiliejusį užterštą skystį ir apsaugoti aplinkines zonas. Skirtuvo su apibėgimo funkcija neįmanoma naudoti pramoninių procesų, automobilių plovimo, alyva padengtų dalių valymo ar kitų šaltinių, pvz., degalinių, nuotekoms apdoroti.

Apsauga nuo aukšto gruntinio vandens lygio

Priklausomai nuo didžiausio leistino atstumo iki įtekėjimo vamzdžio apačios, skirtuvus galima įrengti vietose, kur vandens lygis siekia žemės paviršių. Montavimo vietoje nereikia naudoti nuo požeminių vandenų pakilimo saugančių priemonių, pvz., inkaravimo.

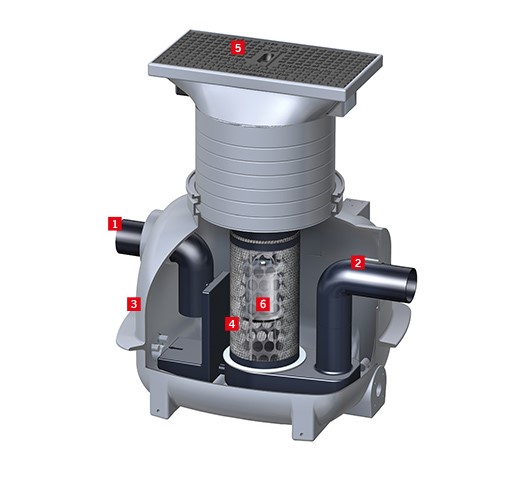

Coalisator-P

  • Polietileninis naftos produktų skirtuvas su kolescenciniu elementu ir su integruota smėliagaude arba be jos
  • B 125 apkrovos klasė
  • Našumas nuo 1.5 iki 3 l/s

Naudojimo sritis

Coalisator P naftos produktų skirtuvai yra skirti nuotekoms iš požeminių automobilių aikštelių, plovyklų, garažų ar liftų šachtų valyti.

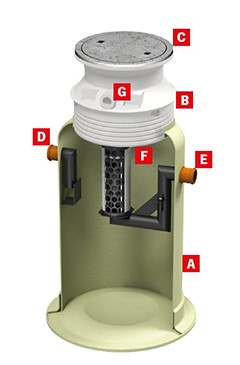

Oleopator G-FST (be apkrovos paskirstymo plokštės)

  • Naftos produktų skirtuvas iš stikloplasčio su kolescenciniu elementu ir integruota smėliagaude, be apkrovos paskirstymo plokštės
  • A 15 arba B 125 apkrovos klasė
  • Našumas nuo 3 iki 50 l/s

Naudojimo sritis

  • Naftos produktais užterštoms lietaus nuotekoms degalų perpylimo bazėse, degalinėse, transporto bazėse, manevravimo ir stovėjimo aikštelėse, oro uostuose ir panašios paskirties teritorijose valyti.
  • Naftos produktais užterštoms nuotekoms iš mechaninių dirbtuvių, automobilių plovyklų, taip pat gamybos ciklo metu susidariusioms gamybinėms nuotekoms.

Oleopator-G-FST (su apkrovos paskirstymo plokšte)

  • Naftos produktų skirtuvas iš stikloplasčio su kolescenciniu elementu ir integruota smėliagaude, su apkrovos paskirstymo plokšte
  • D 400 apkrovos klasė (iki 40 tonų)
  • Našumas nuo 3 iki 50 l/s

Naudojimo sritis

  • Naftos produktais užterštoms lietaus nuotekoms degalų perpylimo bazėse, degalinėse, transporto bazėse, manevravimo ir stovėjimo aikštelėse, oro uostuose ir panašios paskirties teritorijose valyti.
  • Naftos produktais užterštoms nuotekoms iš mechaninių dirbtuvių, automobilių plovyklų, taip pat gamybos ciklo metu susidariusioms gamybinėms nuotekoms.

Oleopator-Bypass-G-FST

  • Naftos produktų skirtuvas iš stikloplasčio su kolescenciniu elementu, integruota smėliagaude ir su integruota apvedimo linija
  • A 15, B 125 arba D 400 apkrovos klasė (iki 40 tonų)
  • Našumas nuo 6 iki 30 l/s

Naudojimo sritis

  • Naftos produktais užterštoms lietaus nuotekoms nuo miesto baseinų, transporto bazių, manevravimo ir stovėjimo aikštelių, oro uostų teritorijų valyti.

Oleopator-G-H (su apkrovos paskirstymo plokšte)

  • Naftos produktų skirtuvas iš stikloplasčio su kolescenciniu elementu ir integruota smėliagaude, su apkrovos paskirstymo plokšte
  • D 400 apkrovos klasė (iki 40 tonų)
  • Našumas nuo 4 iki 100 l/s

Naudojimo sritis

  • Naftos produktais užterštoms lietaus nuotekoms degalų perpylimo bazėse, degalinėse, transporto bazėse, manevravimo ir stovėjimo aikštelėse, oro uostuose ir panašios paskirties teritorijose valyti.
  • Naftos produktais užterštoms nuotekoms iš mechaninių dirbtuvių, automobilių plovyklų, taip pat gamybos ciklo metu susidariusioms gamybinėms nuotekoms.

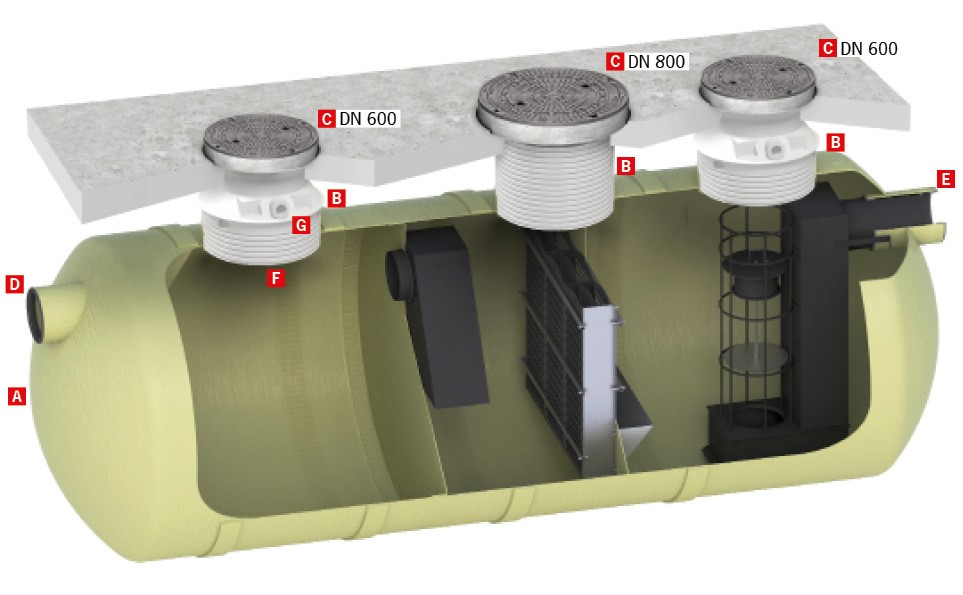

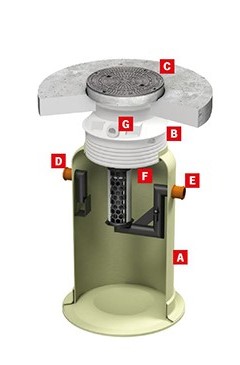

A. Talpykla iš stikloplasčio | B. Paaukštinimo elementas | C. Dangtis Ø600/800 su apkrovos paskirstymo plokšte | D. Įtekėjimas | E. Ištekėjimas | F. Tipo plokštelė | G. Prieiga prie signalizavimo įrenginio (papildomas priedas)

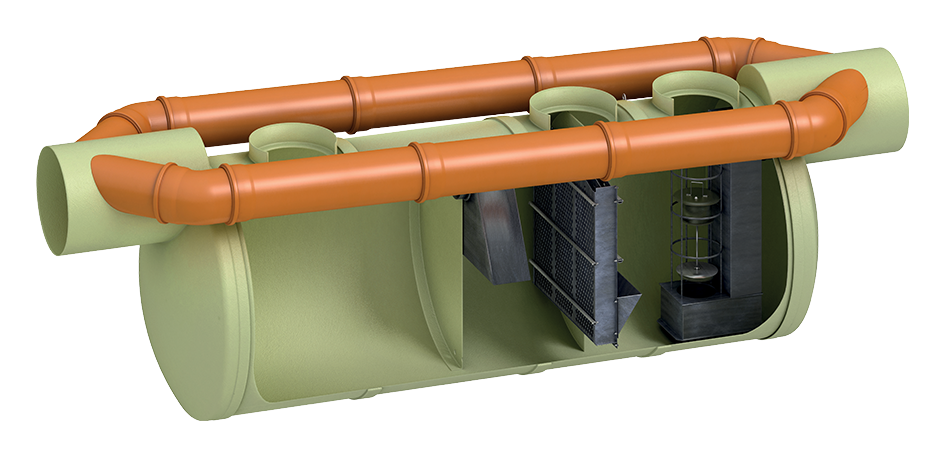

Oleopator-Bypass-G-H

  • Naftos produktų skirtuvas iš stikloplasčio su kolescenciniu elementu, integruota smėliagaude ir su apvedimo linija
  • A 15, B 125 arba D 400 apkrovos klasė (iki 40 tonų)
  • Našumas nuo 40 iki 1000 l/s

Naudojimo sritis

  • Naftos produktais užterštoms lietaus nuotekoms nuo miesto baseinų, transporto bazių, manevravimo ir stovėjimo aikštelių, oro uostų teritorijų valyti.
Plačiau apie stiklo pluoštu armuotą plastiką

Bendroji informacija

Lengvųjų skysčių skirtuvų naudojimas nustatytas DIN 1986-100 6.2.3 skyriaus reikalavimais: „Jei į kanalizaciją gali patekti benzinas arba lengvieji skysčiai, ypač jei jie yra degūs arba gali sukurti sprogią atmosferą, už surinkimo taškų turi būti įrengiamos lengvųjų skysčių atskyrimo sistemos“. Benziną ir lengvuosius skysčius išleidus į miesto kanalizaciją, gali būti užteršti gruntiniai vandenys, geriamasis vanduo, ypač rimtais atvejais gali būti padaryta didžiulė žala augalams bei gyvūnams. Visų šių problemų galima išvengti naudojant lengvųjų skysčių skirtuvą, kuris surenka lengvuosius skysčius ir neleidžia jiems ištekėti. Kai skirtuvo talpykla maksimaliai prisipildo, išleidimo anga automatiškai užsidaro. Sukauptus lengvuosius skysčius vienodais laiko intervalais surenka sertifikuotos perdirbimo įmonės.

Veikimo principas

Gravitacinis atskyrimo metodas: lengvųjų skysčių dalelės kyla į viršų, nuosėdos nusėda ant dugno.

Maži lengvųjų skysčių lašeliai, dėl skirtingo tankio neatskirti nuo vandens, nusėda ant koalescencinio elemento, kur jungiasi tarpusavyje.

Lengvųjų skysčių lašeliai pasiskirsto visame koalescenciniame elemente. Papildomi lengvųjų skysčių lašeliai nuolat absorbuojami, ir jų sluoksnis ant koalescencinio elemento storėja.

Lengvųjų skysčių sluoksnio storiui pasiekus maksimumą, dideli lengvųjų skysčių lašai atsiskiria nuo koalescencinio elemento ir kyla į viršų. Lengvieji skysčiai atskiriami nuo vandens.

Lengvųjų skysčių sluoksniui pasiekus maksimalų sluoksnio storį, plūdė uždaro ištekėjimą ir teršalai negali ištekėti.
