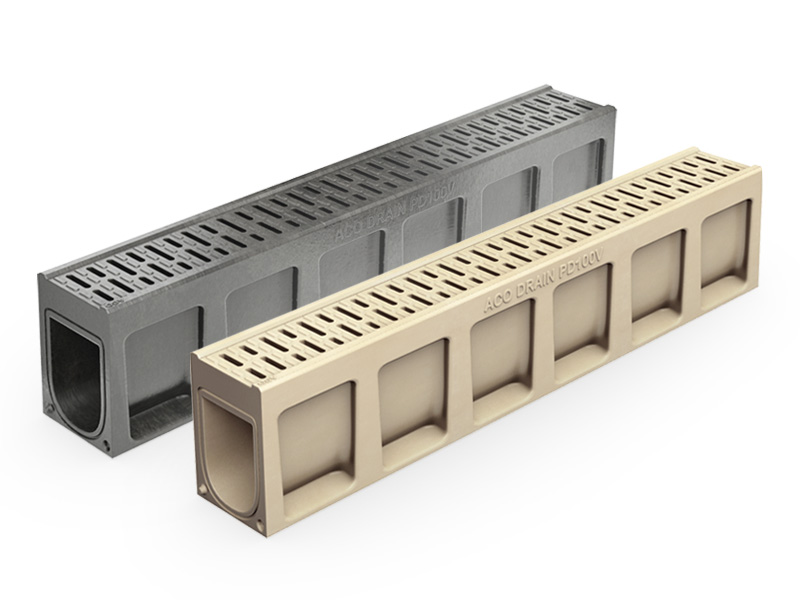

ACO Monoblock PD 100/200 monolitinių latakų sistema sukurta naudoti zonose, kur juda pėstieji ir važinėja sunkusis transportas. Viršutinė latako dalis suprojektuota taip, kad pėstieji galėtų saugiai ja vaikščioti.

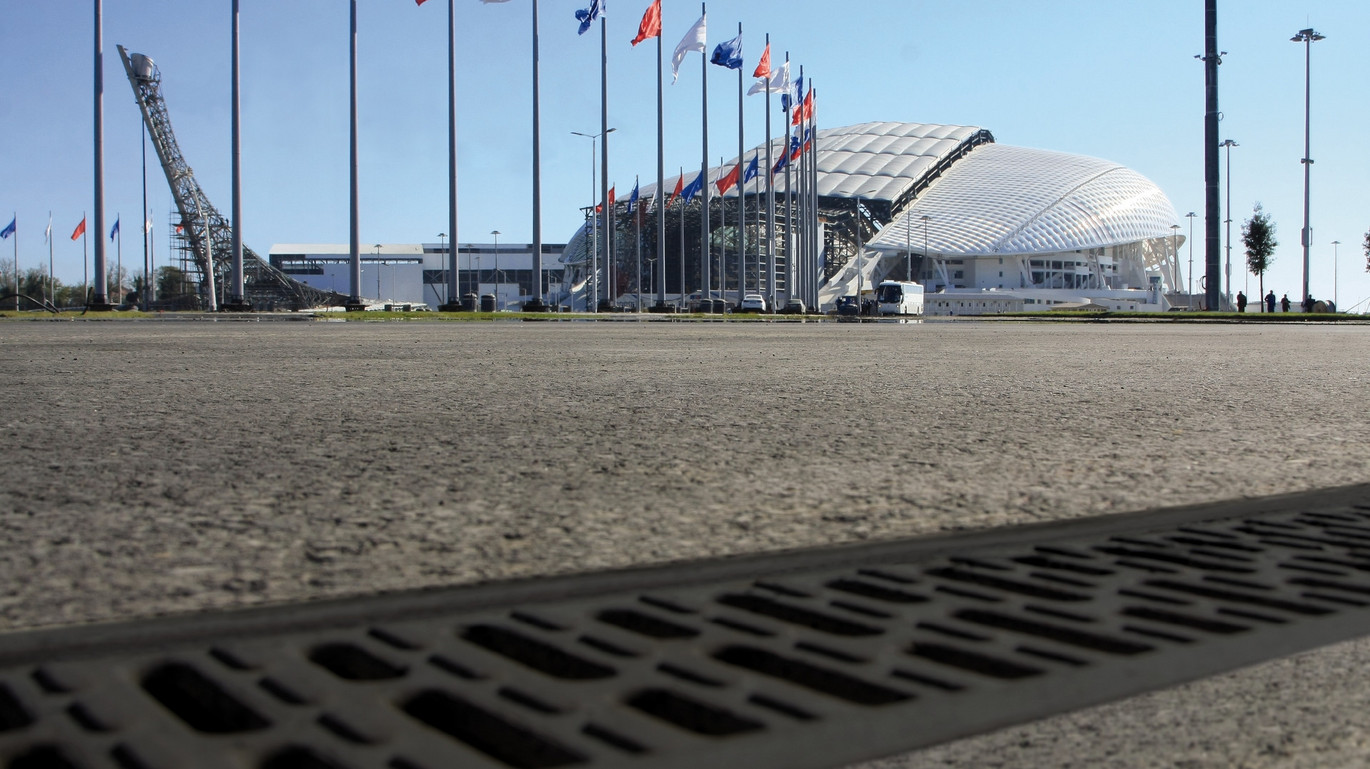

Vienalyčius, iš polimerbetonio išlietus, latakus paprasta sumontuoti. Jie neturi jokių dalių, kurios gali būti pamestos (pvz., varžtai ar grotelės). Latakų kiaurymių matmenys siekia nuo 8 iki 24 mm, todėl latakai gali būti naudojami lenktynių trasose arba ten, kur važinėja motociklai.
Grotelių konfigūratorius. Įvertinkite, kaip grotelės atrodo įvairiose dangose

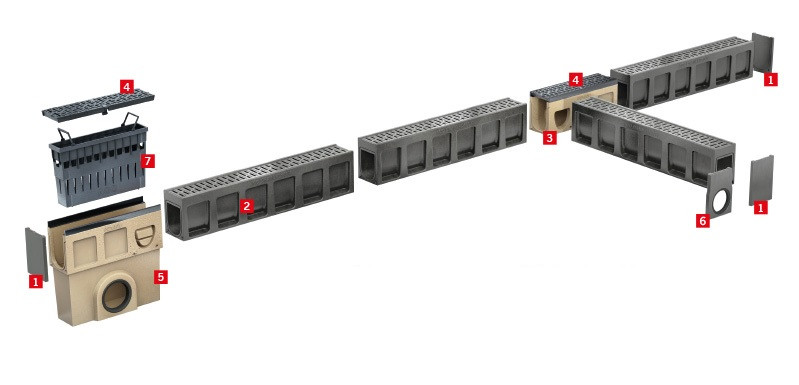

1. Galinė sienutė | 2. Latakas su monolitinėmis grotelėmis | 3. Revizinis elementas | 4. Kaliojo ketaus grotelės | 5. Įtekėjimo dėžė | 6. Galinė sienutė su vamzdžio jungtimi | 7. Nešvarumų indas
Hidraulinis ilgis, m | PD 100, l/s | PD 150, l/s | PD 200, l/s |
---|---|---|---|
10 | 8,50 | 17,50 | 30,00 |
20 | 7,60 | 16,00 | 28,00 |
30 | 7,50 | 15,75 | 26,70 |
40 | 7,00 | 15,20 | 26,00 |
50 | 6,50 | 14,50 | 25,00 |
