M200

ACO moduliniai latakai M200 - tai tvirta, praktiškas ir ekonomiška grindų drenažo sistema. Latakai gaminami iš 1,5 mm storio nerūdijančiojo 1.4301 ir 1.4404 markių plieno. Modular 200 latakai suprojektuoti taip, kad drenažo sistema apsuptų įrenginius ir atitiktų grindų plytelių raštą. Latakai gaminami su dugno nuolydžiu arba be jo. Siekiant latakus pritaikyti prie įvairios grindų dangos, jie gaminami su specialiomis briaunomis.

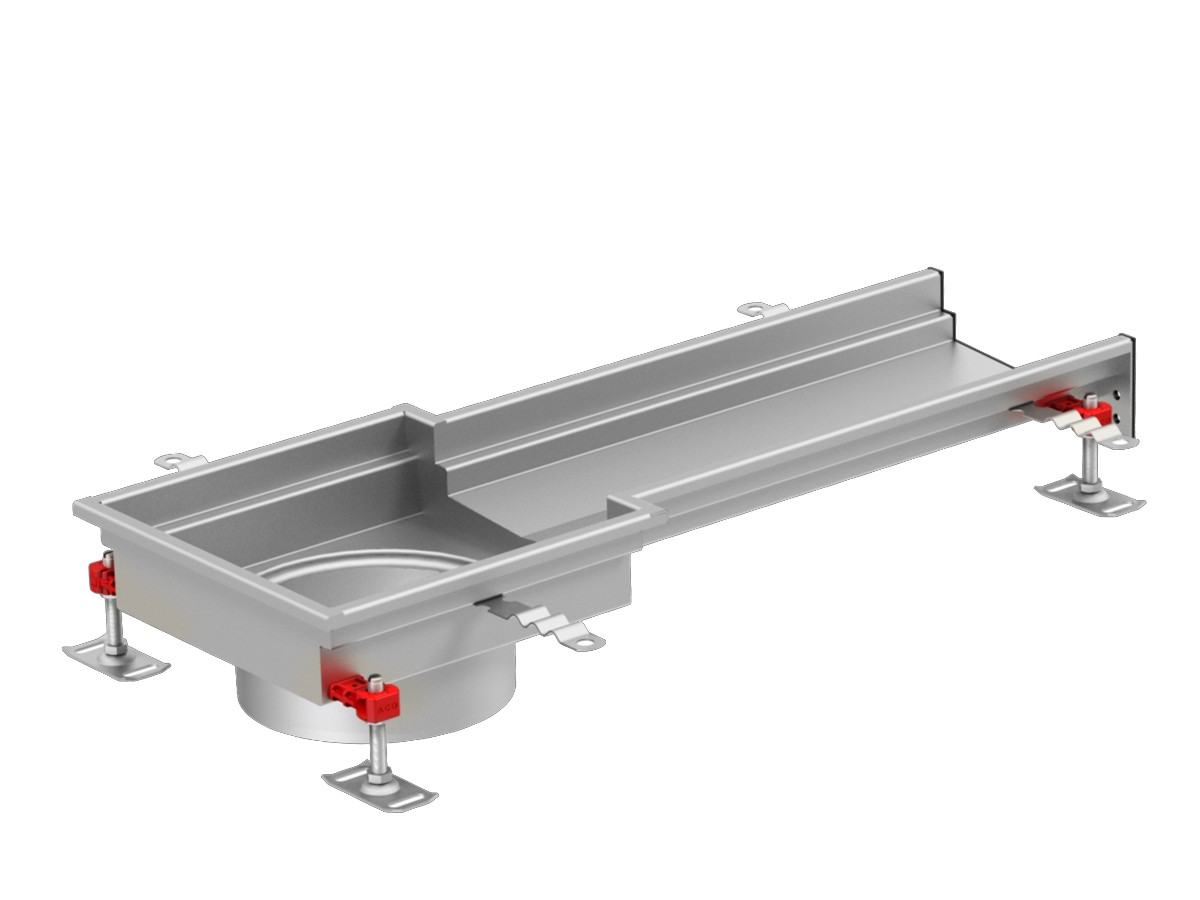

M200 latakas su išvedimu Ø200

Gaminio privalumai:

  • Išbandytas ir sertifikuotas pagal EN 1433
  • Visiškai atitinka EN 1253 reikalavimus
  • Medžiaga:1.4301 arba 1.4404 markės pasyvuotas plienas
  • Vidinis plotis: 125 mm
  • Latako ilgis: 0,5 m; 1,0 m; 2,0 m; 3,0 m; 6,0 m
  • Platus dengiamųjų grotelių pasirinkimas (iki C 250 apkrovų klasės)
  • V formos latako dugnas, sudarantis sąlygas savaiminio išsivalymo efektui
  • Latako briaunos užpildas

1. Latakas su trapu | 2. Tiesus latakas su arba be dugno nuolydžo | 3. L formos latakas | 4. T formos latakas | 5. Grotelės | 6. Trapo apatinė dalis | 7. Nešvarumų indas | 8. Sifonas | 9. Sifono tarpinė

Tinklelis
A 15

Tiltelinės
C 250

Perforuotos
A 15

Berėmės tiltelinės
C 250

Plačiau apie apkrovos klases
Debitas Q, l/s
M200 išvedimas Ø142H-60 mmH-70 mmH-80 mmH-90 mmH-100 mmH-110 mmH-120 mmH-140 mm
Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.
Trapas 157H DN 703,03,13,13,23,13,23,13,23,23,33,23,43,23,43,43,4
Trapas 157V DN 702,93,13,03,23,13,23,13,23,13,33,13,33,23,43,23,4
Trapas 157H DN 1003,33,83,74,23,84,13,84,14,24,34,24,54,14,54,54,5
Trapas 157V DN 1003,94,24,14,34,14,34,14,34,14,34,24,34,34,54,34,5
Debitas Q, l/s
M200 išvedimas Ø200H-60 mmH-70 mmH-80 mmH-90 mmH-100 mmH-110 mmH-120 mmH-140 mm
Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.
Trapas 218H DN 1004,64,84,84,94,84,94,85,04,95,14,95,25,05,35,25,5
Trapas 218V DN 1005,35,65,45,75,55,75,65,85,66,05,76,15,76,25,96,3
Trapas 218H DN 1505,35,65,45,75,55,75,65,85,66,05,76,15,76,25,96,3

M200 latako montavimas plytelių dangoje. Apatinė trapo dalis su flanšu hidroizoliacijai klijuoti

1. Keraminės plytelės

2. Plytelių klijai

3. Hermetikas (mastika)

4. Standartinė latako briauna su užpildu

5. Išlyginamasis sluoksnis

6. Hidroizoliacija

7. Perdanga


M200 latako montavimas plytelių dangoje. Apatinė trapo dalis su flanšu hidroizoliacijai prispausti

1. Keraminės plytelės

2. Plytelių klijai

3. Hermetikas (mastika)

4. Standartinė latako briauna su užpildu

5. Išlyginamasis sluoksnis

6. Hidroizoliacija

7. Masyvi betoninė gtindų plokštė

8. Sutankintas gruntas


M200 latako montavimas epoksido dangoje. Apatinė trapo dalis su be flanšo

1. Epoksidinė grindų danga

2. Išlyginamasis sluoksnis

3. Standartinė latako briauna su užpildu

4. Masyvi betoninė grindų plokštė

5. Sutankintas gruntas


M200 latako montavimas epoksido dangoje. Be apatinės trapo dalies

1. Epoksidinė grindų danga

2. Išlyginamasis sluoksnis

3. Standartinė latako briauna su užpildu

4. Masyvi betoninė grindų plokštė

5. Sutankintas gruntas
