M20

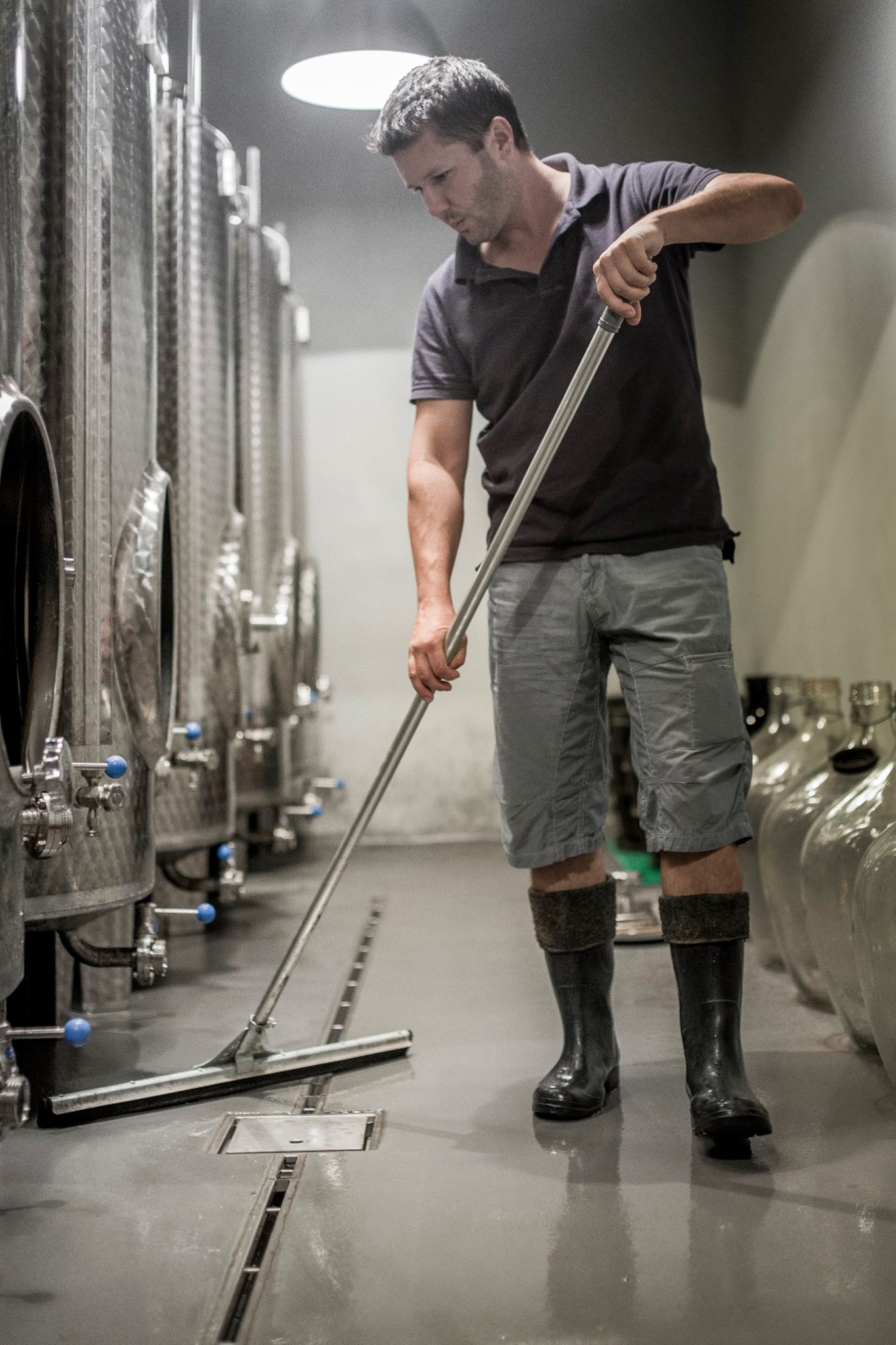

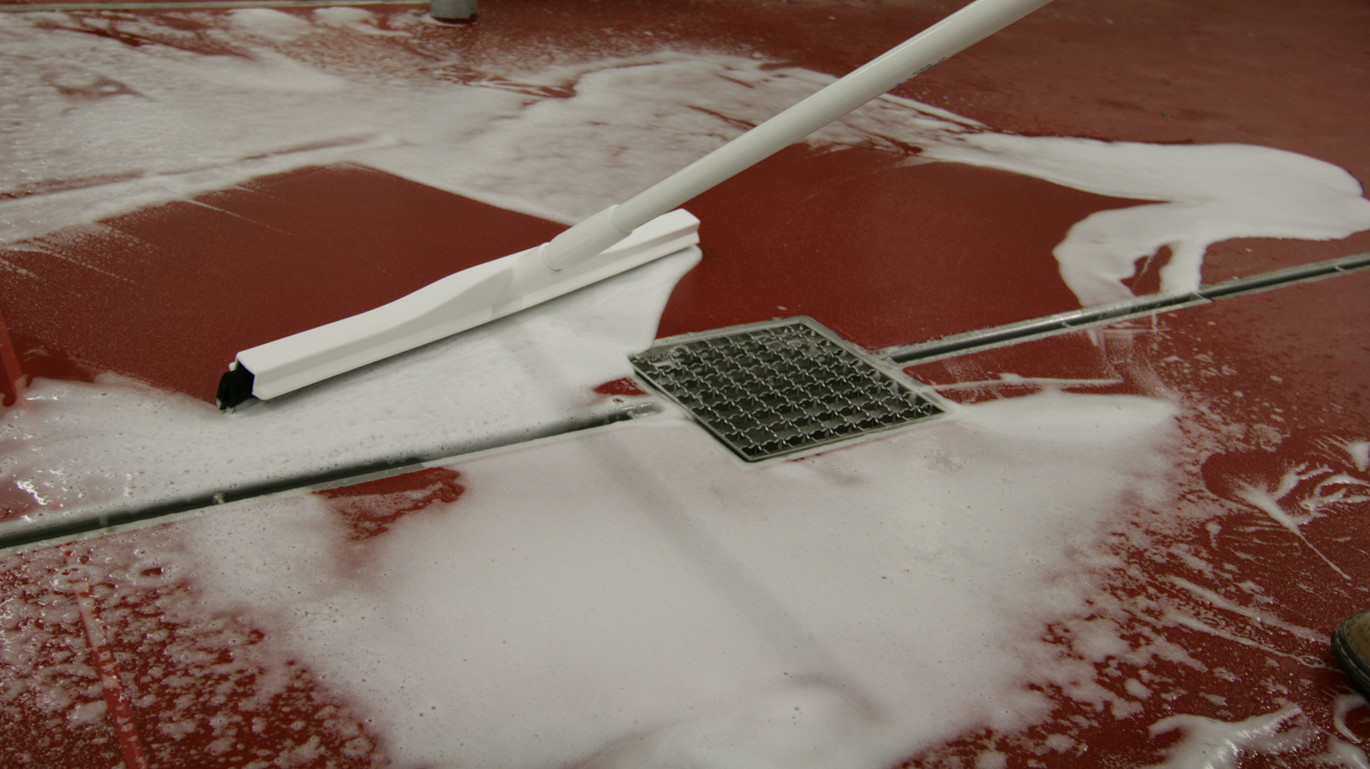

ACO plyšiniai latakai M20 - tai tvirta ir diskreti modulinė sistema, puikiai tinkanti ten, kur grotelių siekiama išvengti. Latakai gaminami iš 1,5 mm storio nerūdijančiojo 1.4301 ir 1.4404 markių plieno. Jie idealiai tinka plovykloms, nes gali atlaikyti dideles ratų apkrovas. Taip pat gali būti naudojama kaip riba tarp sausos ir šlapios zonos.
Siekiant latakus pritaikyti prie įvairios grindų dangos, jie gaminami su specialiomis briaunomis. Vanduo į lataką patenka pro 20 mm ištisinį plyšį, kuris nekelia pavojaus pėstiesiems, neįgaliesiems vežimėlyje, netrikdo vagonėlių eismo. Esant poreikiui, latakai tiekiami su dugno nuolydžiu.
Gaminio privalumai:
- Išbandytas ir sertifikuotas pagal EN 1433
- Visiškai atitinka EN 1253 reikalavimus
- Medžiaga:1.4301 arba 1.4404 markės pasyvuotas plienas
- Plyšio plotis: 20 mm
- Latako ilgis: 0,5 m; 1,0 m; 2,0 m; 3,0 m; 6,0 m

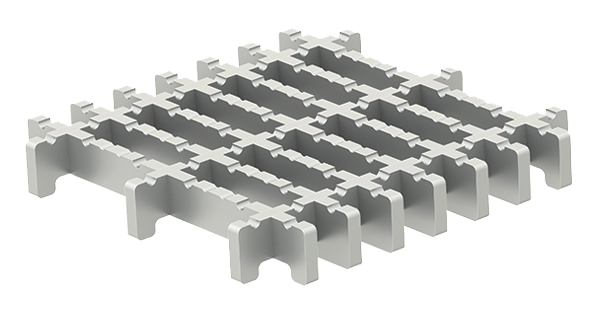

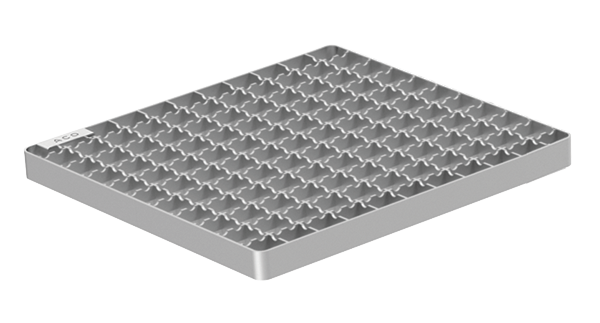

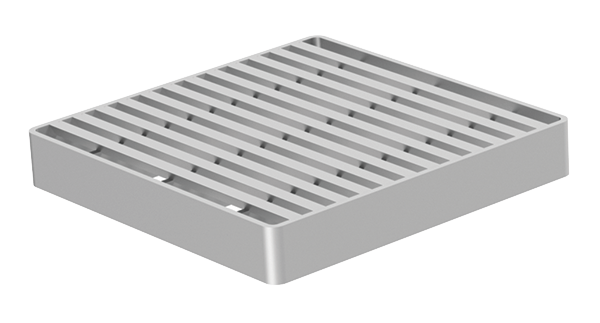

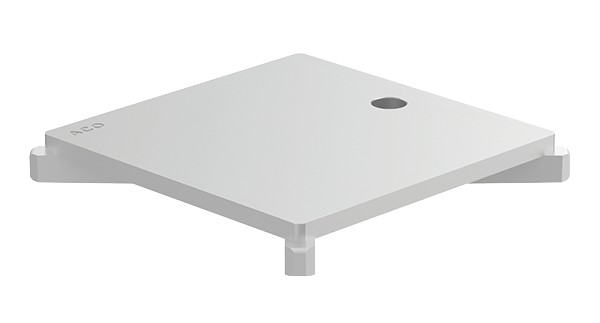

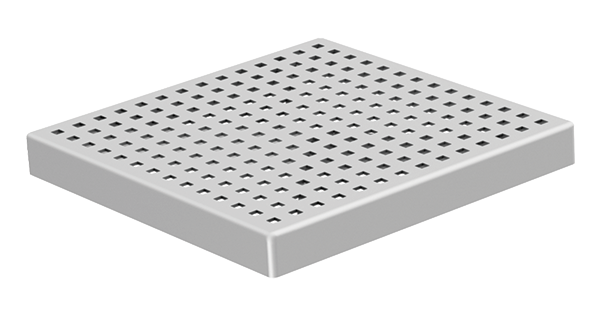

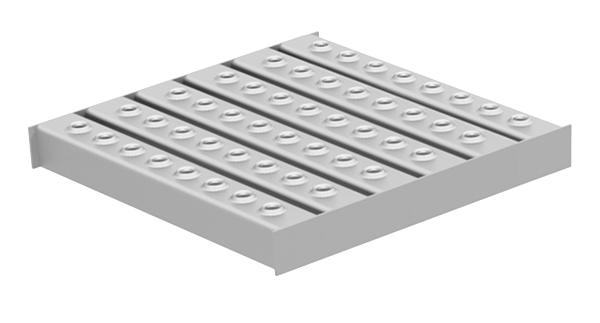

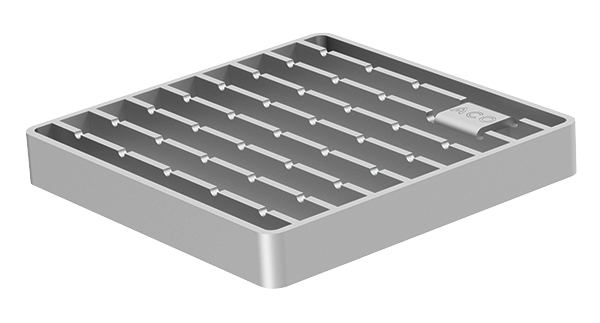

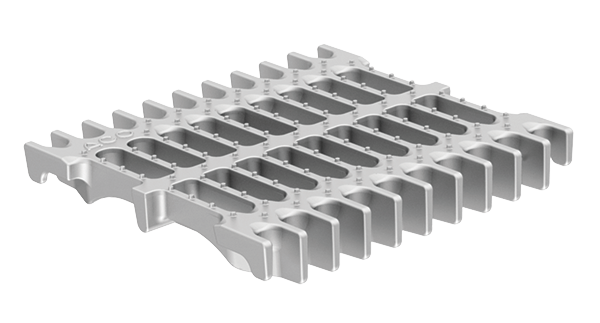

- Platus dengiamųjų grotelių pasirinkimas (iki C 250 apkrovų klasės)
- V formos latako dugnas, sudarantis sąlygas savaiminio išsivalymo efektui
- Latako briaunos užpildas

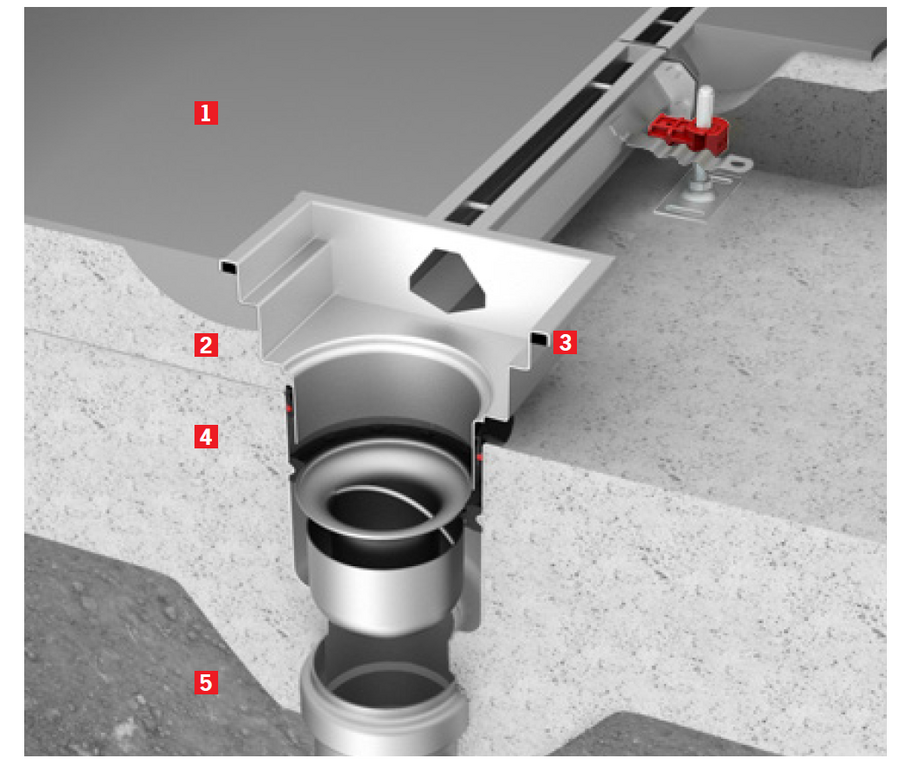

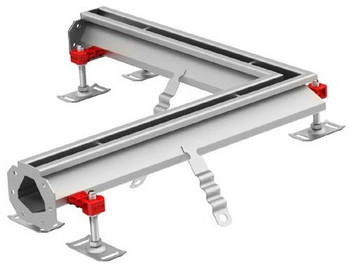

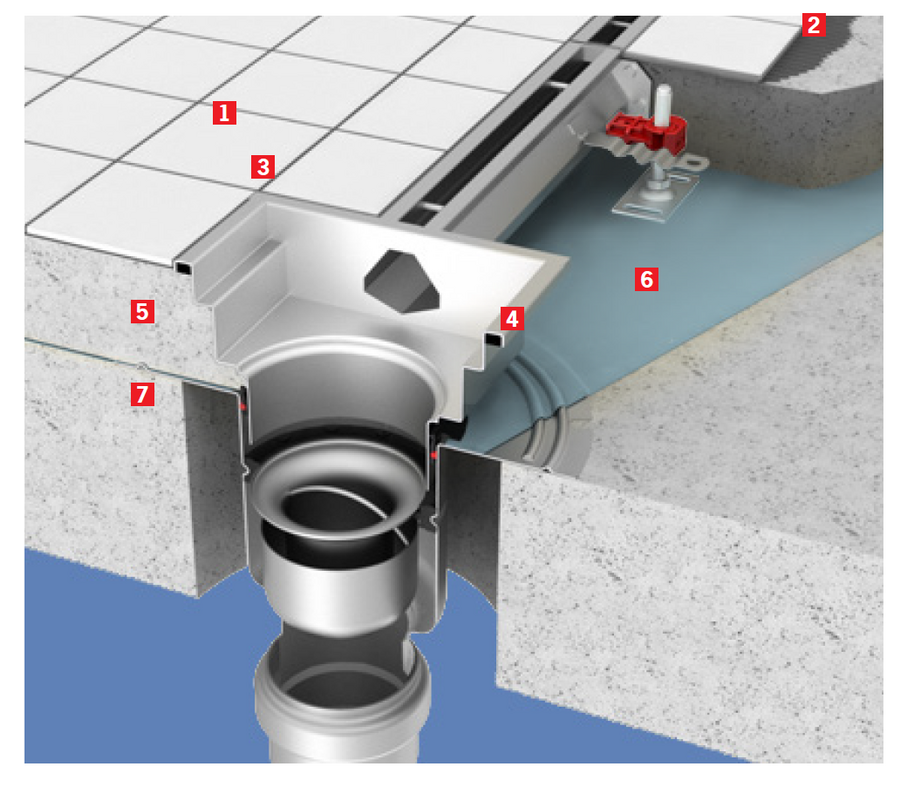

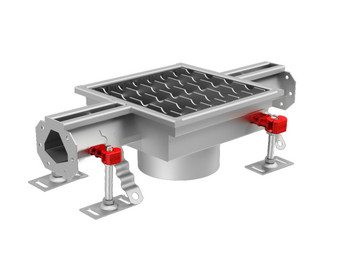

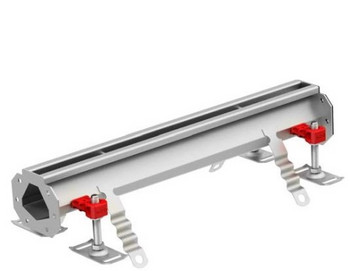

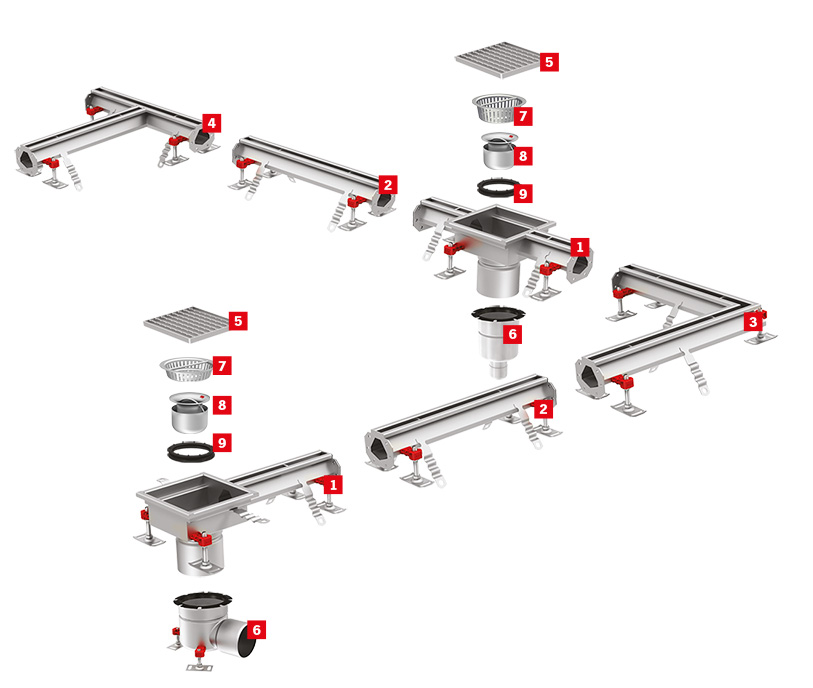

1. Latakas su trapu | 2. Tiesus latakas su arba be dugno nuolydžio | 3. L formos latakas | 4. T formos latakas | 5. Grotelės | 6. Trapo apatinė dalis | 7. Nešvarumų indas | 8. Sifonas | 9. Sifono tarpinė
| Debitas Q, l/s | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M20 išvedimas Ø142 | H-70 mm | H-75 mm | H-80 mm | H-90 mm | H-100 mm | H-110 mm | H-120 mm | |||||||
Amin. | Amaks. | Amin. | Amaks. | Amin. | Amaks. | Amin. | Amaks. | Amin. | Amaks. | Amin. | Amaks. | Amin. | Amaks. | |
| Trapas 157H DN 70 | 3,0 | 3,2 | 3,2 | 3,2 | 3,1 | 3,2 | 3,1 | 3,2 | 3,1 | 3,2 | 3,2 | 3,3 | 3,2 | 3,4 |
| Trapas 157V DN 70 | 2,9 | 3,1 | 3,0 | 3,2 | 3,0 | 3,2 | 3,1 | 3,2 | 3,1 | 3,2 | 3,1 | 3,3 | 3,1 | 3,4 |
| Trapas 157H DN 100 | 3,6 | 4,0 | 3,7 | 4,1 | 3,7 | 4,1 | 3,8 | 4,1 | 3,8 | 4,1 | 4,2 | 4,3 | 4,2 | 4,5 |
| Trapas 157V DN 100 | 4,0 | 4,2 | 4,1 | 4,3 | 4,1 | 4,3 | 4,1 | 4,3 | 4,1 | 4,3 | 4,1 | 4,2 | 4,2 | 4,5 |
