M125

ACO moduliniai latakai Modular 125 - tai praktiškas ir universalus grindų drenažo sprendimas. Latakai gaminami iš 1,5 mm storio nerūdijančiojo 1.4301 ir 1.4404 markių plieno. Modular 125 latakai suprojektuoti taip, kad drenažo sistema apsuptų įrenginius ir atitiktų grindų plytelių matmenis. Latakai gaminami su dugno nuolydžiu arba be jo. Siekiant latakus pritaikyti prie įvairios grindų dangos, jie gaminami su specialiomis briaunomis.

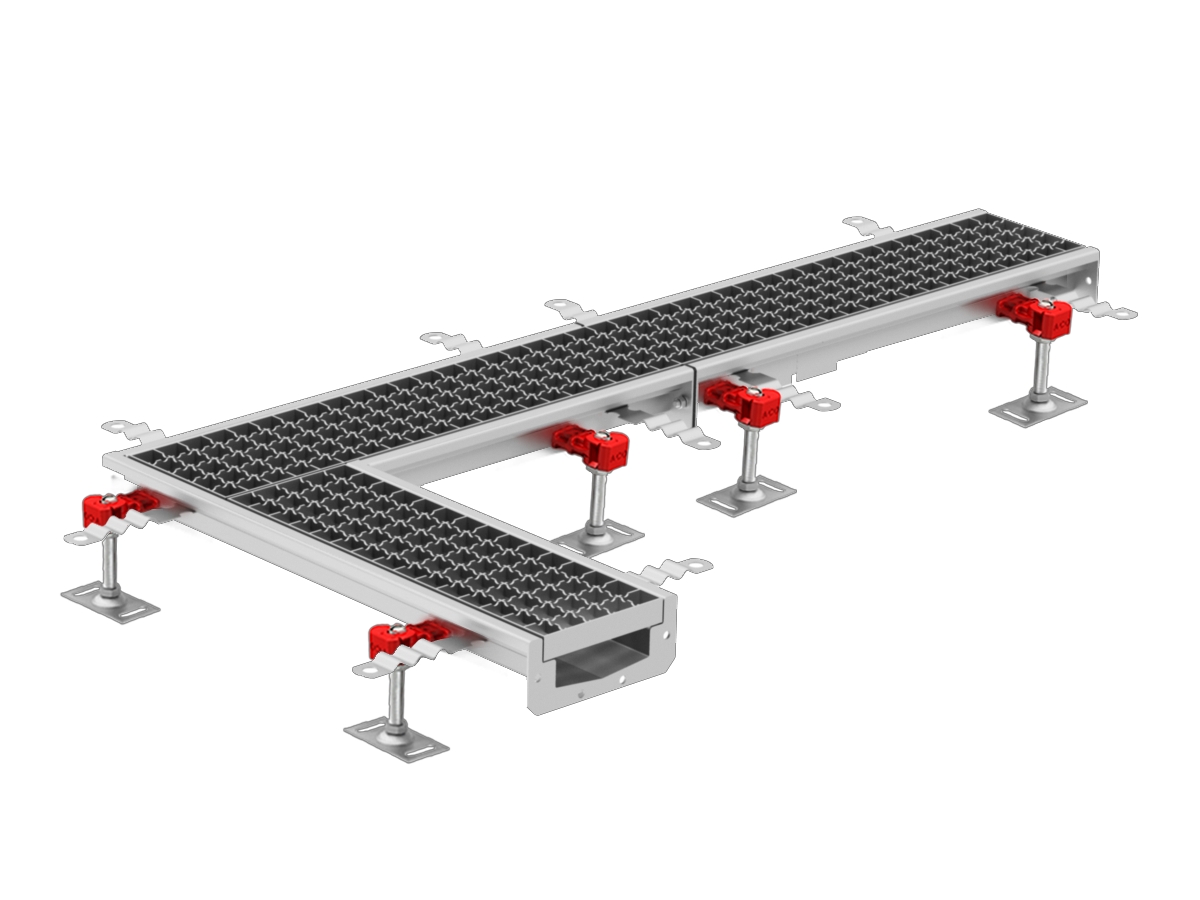

M125 kampinis L formos latakas su tinklelio grotelėmis

Gaminio privalumai:

  • Išbandytas ir sertifikuotas pagal EN 1433
  • Visiškai atitinka EN 1253 reikalavimus
  • Medžiaga:1.4301 arba 1.4404 markės pasyvuotas plienas
  • Vidinis plotis: 125 mm
  • Latako ilgis: 0,5 m; 1,0 m; 2,0 m; 3,0 m; 6,0 m
  • Platus dengiamųjų grotelių pasirinkimas (iki C 250 apkrovų klasės)
  • V formos latako dugnas, sudarantis sąlygas savaiminio išsivalymo efektui
  • Latako briaunos užpildas

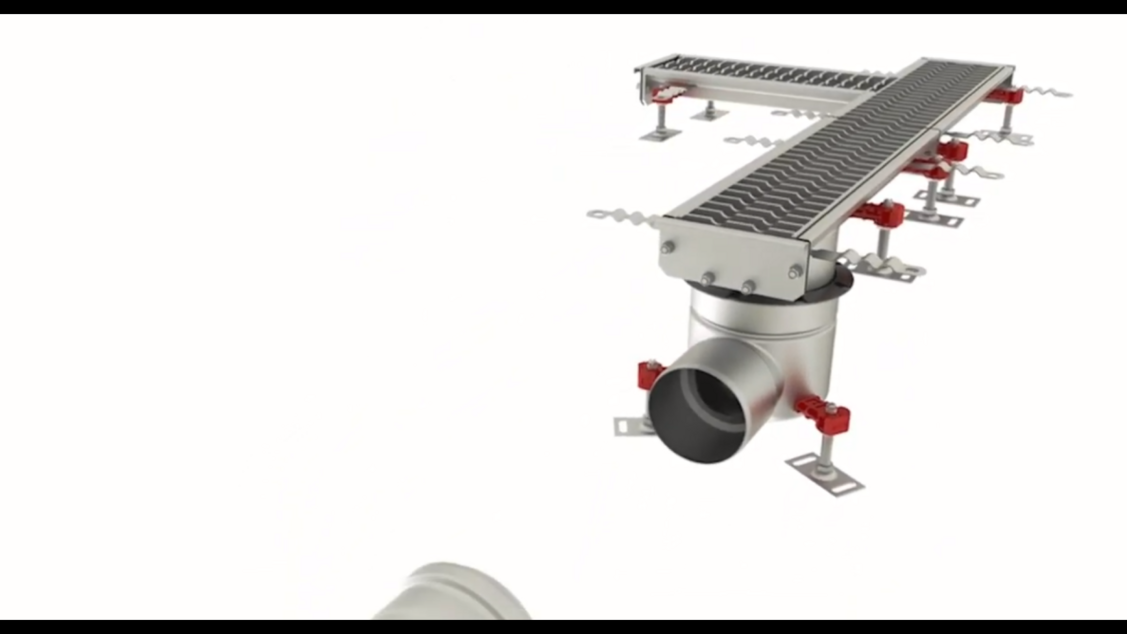

M125 Latakai Uzsklanda

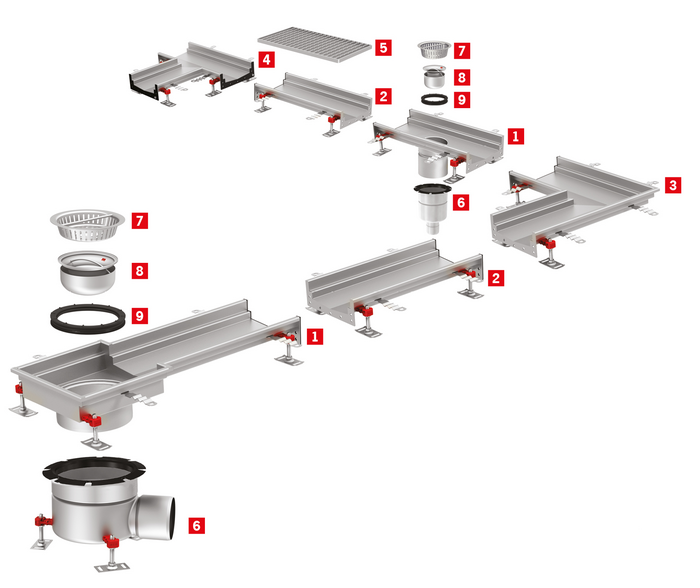

1. Latakas su trapu | 2. Tiesus latakas su arba be dugno nuolydžio | 3. L formos latakas | 4. T formos latakas | 5. Grotelės | 6. Trapo apatinė dalis | 7. Nešvarumų indas | 8. Sifonas | 9. Sifono tarpinė

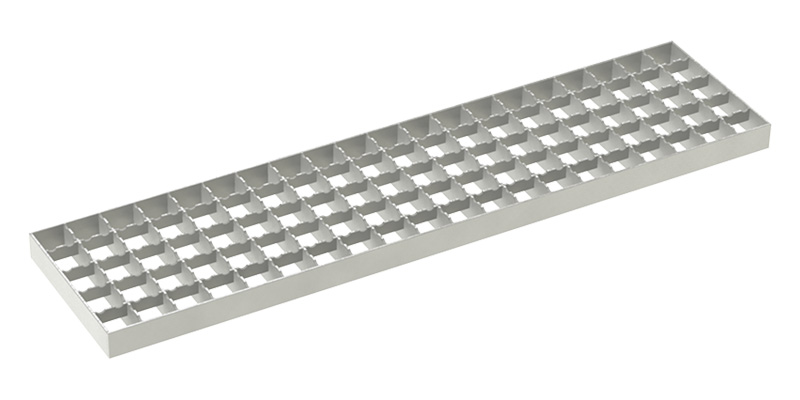

Tinklelis
A 15 - C 250

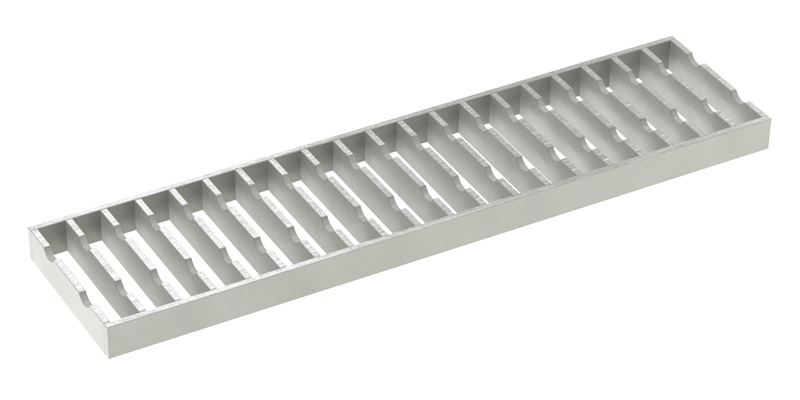

Tiltelinės
C 250

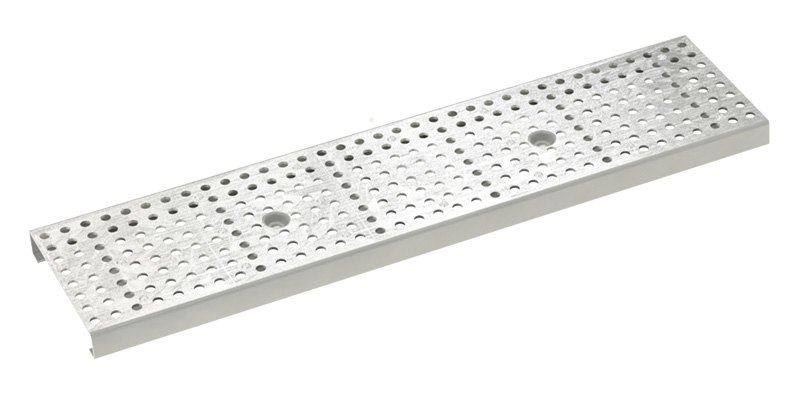

Perforuotos
A 15 - B 125

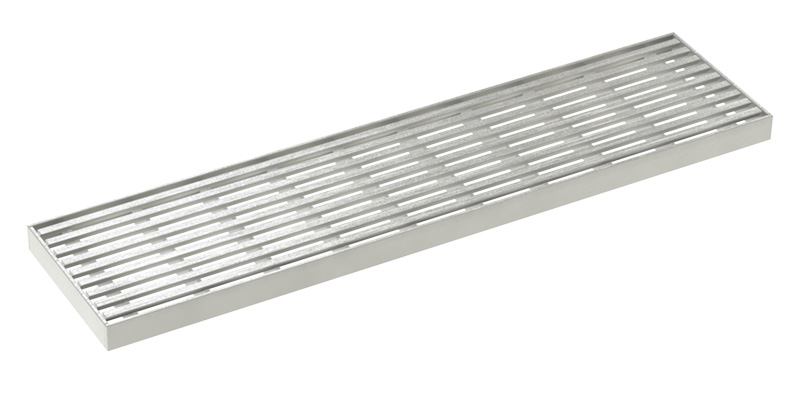

Heelsafe
A 15

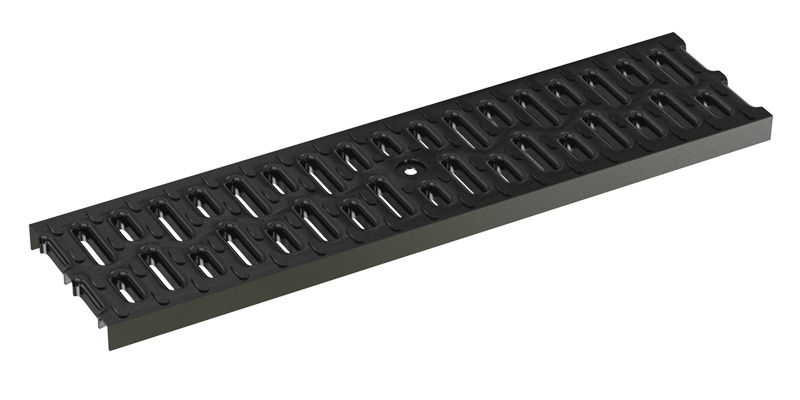

Kompozitinės
C 250

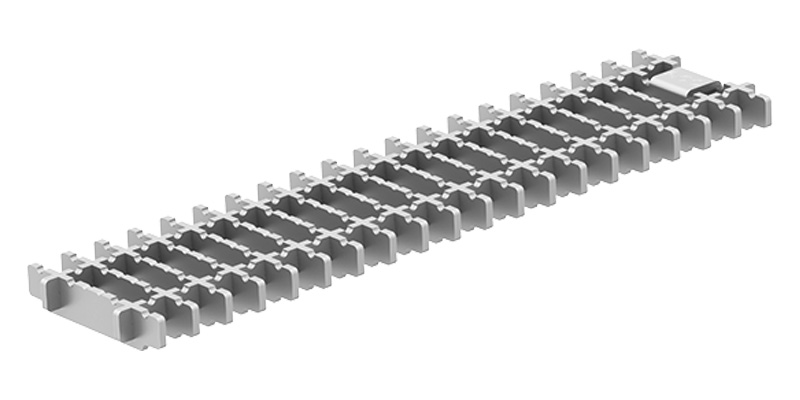

Berėmės tiltelinės
C 250

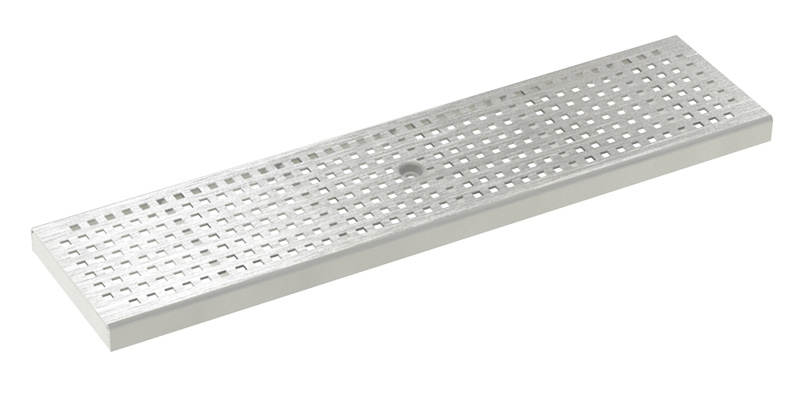

Quadrato
A 15

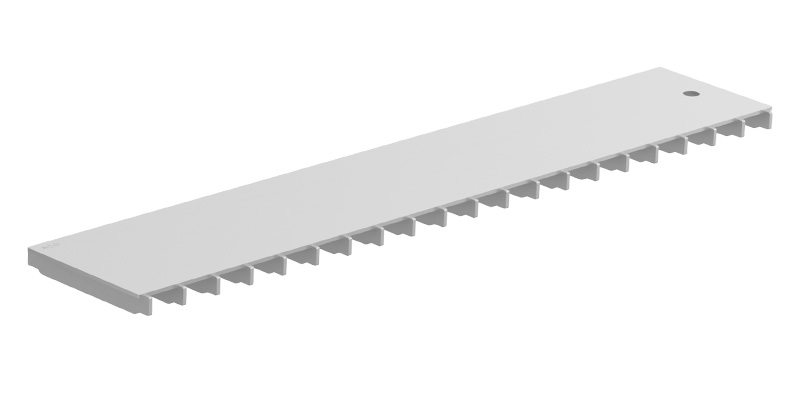

Plyšinis dangtis
B 125 - C 250

Plačiau apie apkrovos klases
Debitas Q, l/s
M125 išvedimas Ø142H-50 mmH-65 mmH-80 mmH-95 mmH-110 mmH-125 mm
Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.Amin.Amaks.
Trapas 157H DN 702,83,02,93,13,03,13,13,23,13,23,23,3
Trapas 157V DN 702,93,02,93,12,93,13,13,23,13,23,13,3
Trapas 157H DN 1003,23,63,23,73,33,83,84,13,84,14,24,3
Trapas 157V DN 1003,94,13,94,14,04,24,14,34,14,34,24,3

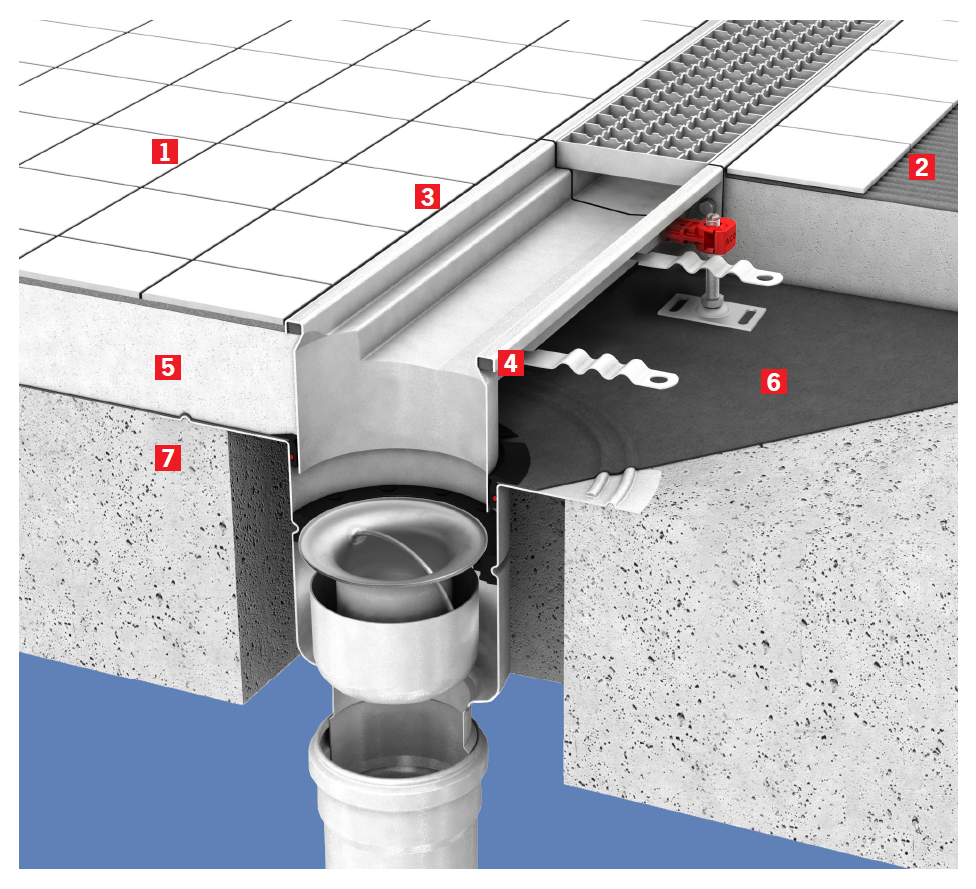

M125 latako montavimas plytelių dangoje. Apatinė trapo dalis su flanšu hidroizoliacijai klijuoti

1. Keraminės plytelės

2. Plytelių klijai

3. Hermetikas (mastika)

4. Standartinė latako briauna su užpildu

5. Išlyginamasis sluoksnis

6. Hidroizoliacija

7. Perdanga

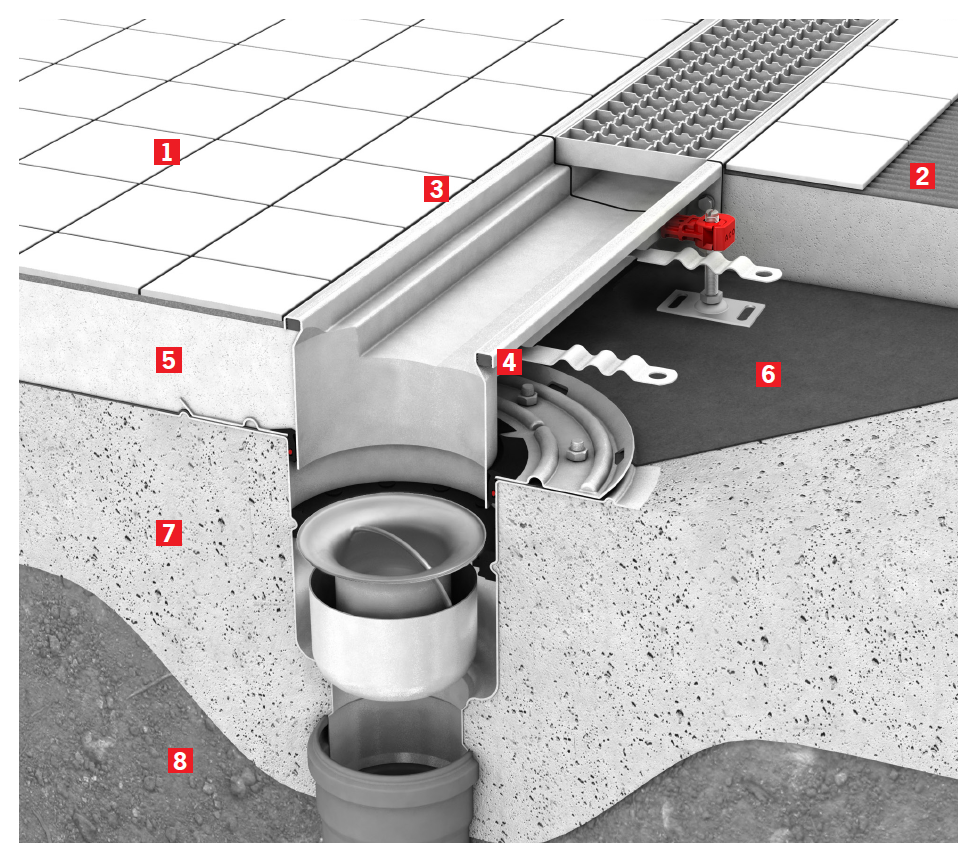

M125 latako montavimas plytelių dangoje. Apatinė trapo dalis su flanšu hidroizoliacijai prispausti

1. Keraminės plytelės

2. Plytelių klijai

3. Hermetikas (mastika)

4. Standartinė latako briauna su užpildu

5. Išlyginamasis sluoksnis

6. Hidroizoliacija

7. Masyvi betoninė gtindų plokštė

8. Sutankintas gruntas

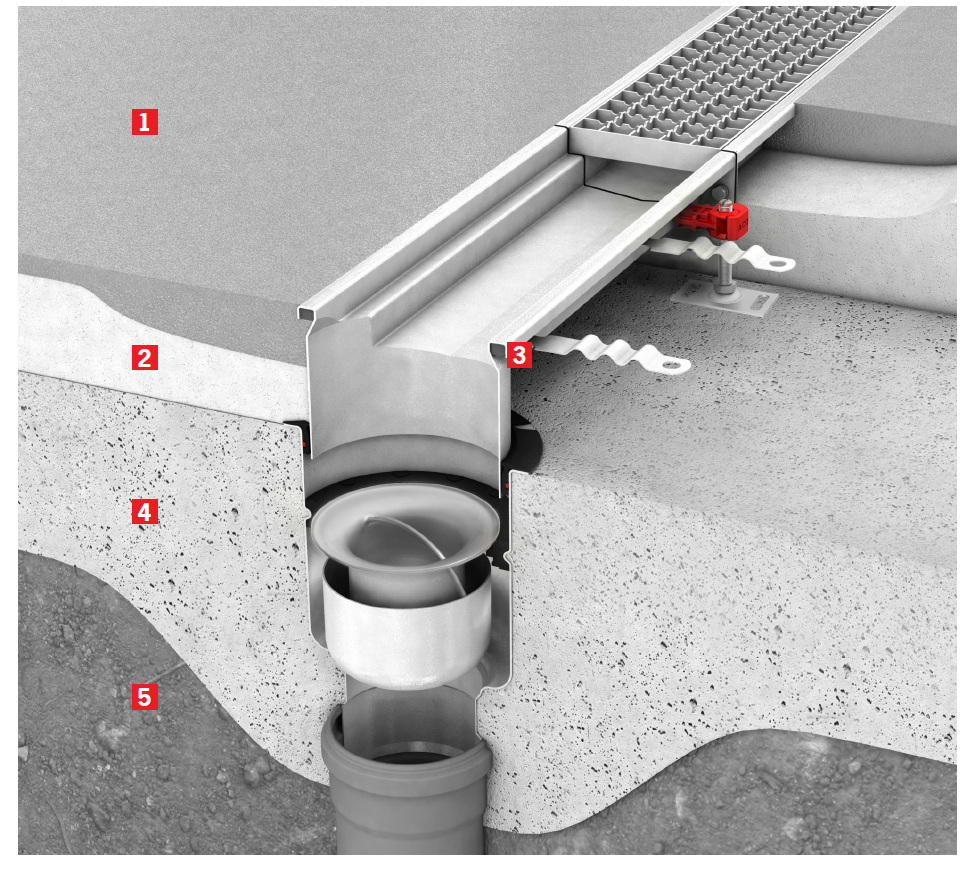

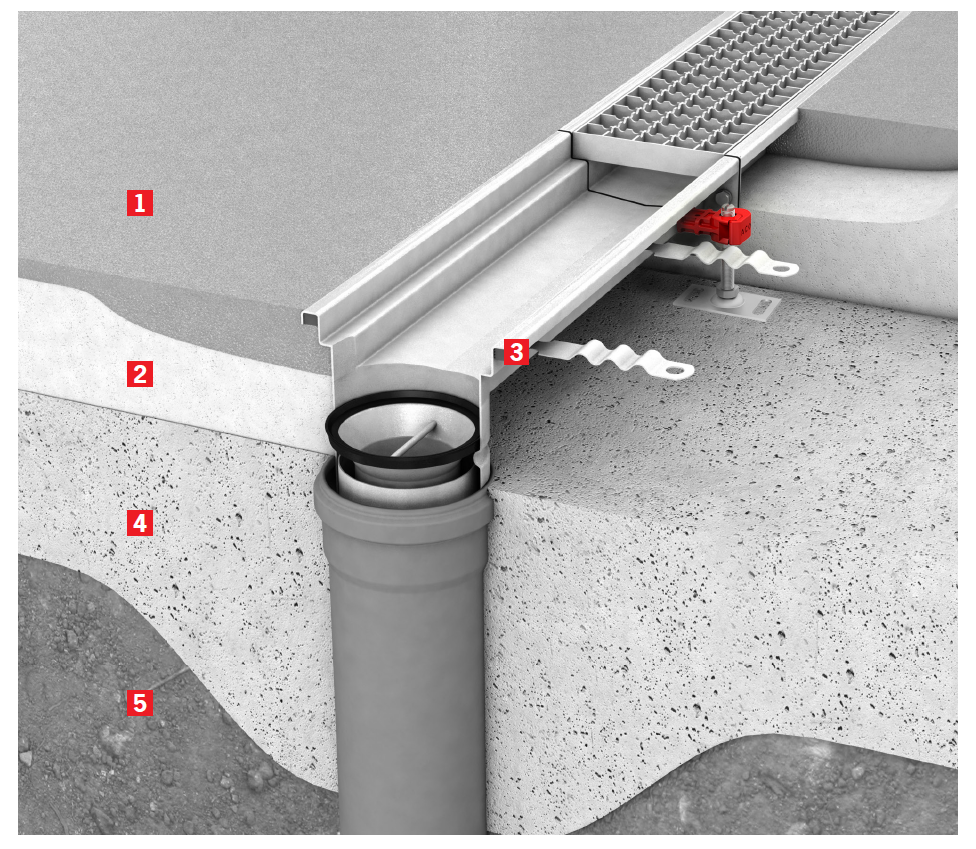

M125 latako montavimas epoksido dangoje. Apatinė trapo dalis su be flanšo

1. Epoksidinė grindų danga

2. Išlyginamasis sluoksnis

3. Standartinė latako briauna su užpildu

4. Masyvi betoninė grindų plokštė

5. Sutankintas gruntas


M125 latako montavimas epoksido dangoje. Be apatinės trapo dalies

1. Epoksidinė grindų danga

2. Išlyginamasis sluoksnis

3. Standartinė latako briauna su užpildu

4. Masyvi betoninė grindų plokštė

5. Sutankintas gruntas

M125 moduliniai latakaipdfdwg
