Qmax
Qmax latakų sistema buvo sukurta, siekiant patenkinti universalios, didelio našumo plyšinio drenažo sistemos poreikį. Esant dideliems paviršiaus plotams, pasitaiko, kad nebepakanka esamų požeminių vamzdynų, juos įrengti yra per brangu arba nepraktiška, todėl yra klojami didelio našumo latakai.

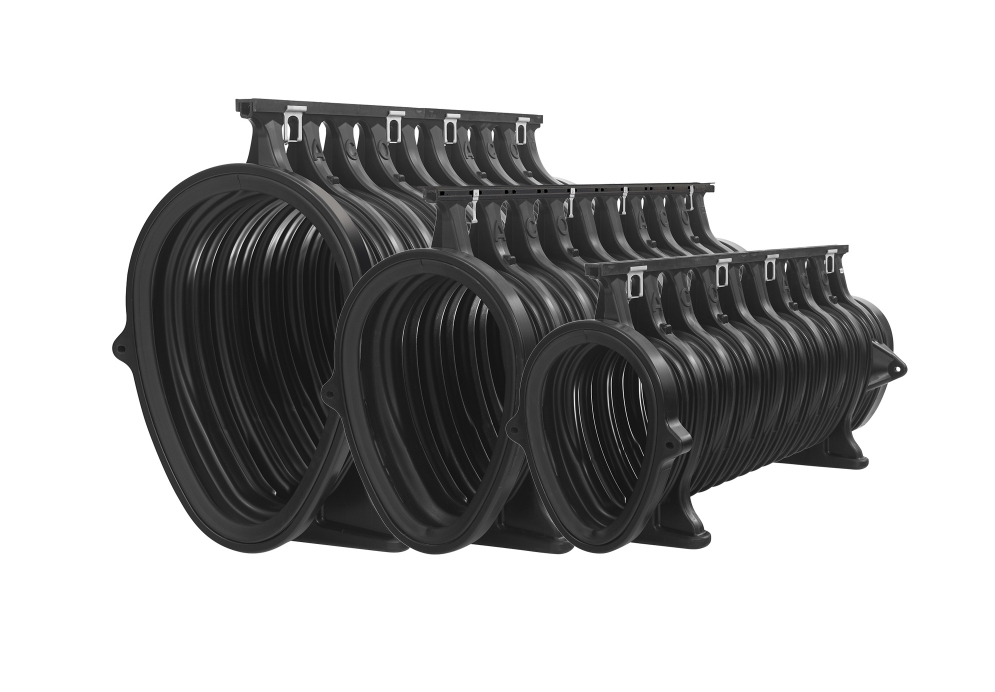

Qmax latakai yra skirti dideliems paviršinio vandens kiekiams surinkti bei akumuliuoti. Latakai gaminami penkių skirtingų dydžių, ir atitinka maksimalią F900 apkrovos klasę pagal EN 1433. Pagrindinės Qmax naudojimo sritys yra logistikos, pramonės ir visuomeniniai objektai, kuriuose nuo sutvirtintų paviršių reikia per trumpą laiką surinkti didelius liūties vandens kiekius.

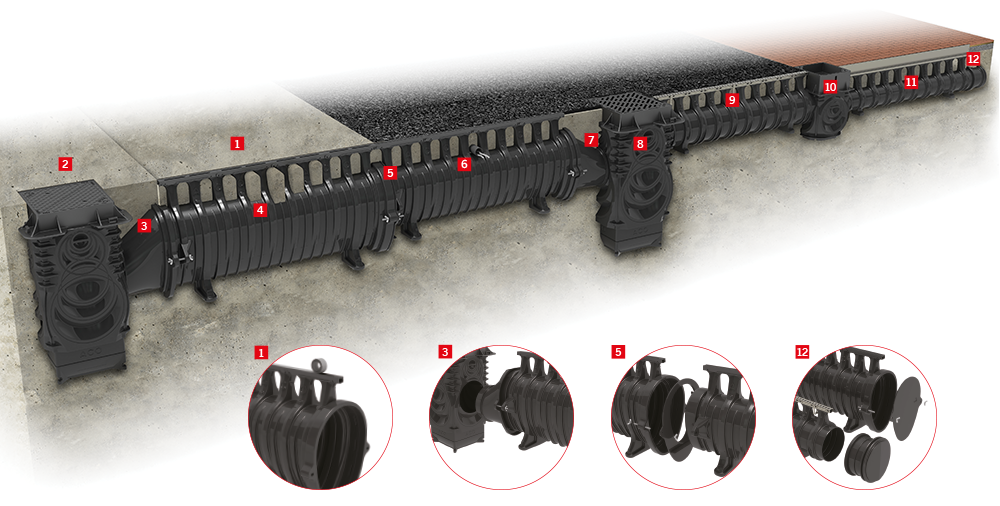

1. Apsauginė juosta kaliojo ketaus briaunai | 2. Qmax šulinys su ketiniu rėmu ir dangčiu | 3. Qmax 700 šulinio jungtis | 4. Qmax 700 latakas su kaliojo ketaus Q-flow briauna I 5. Qmax 700 / 550 aukščių jungtis | 6. Qmax 550 latakas su kaliojo ketaus Q-Flow briauna I 7. Qmax 550 šulinio jungtis | 8. Qmax šulinys su ketiniu rėmu ir dangčiu su angomis | 9. Qmax 350 latakas su cinkuoto plieno Q-Guard briauna | 10. Qmax šulinys su ketiniu rėmu ir plyšine Q-Slot briauna | 11. Qmax 225 latakas su cinkuoto plieno Q-Slot briauna | 12. Galinė sienutė
| L*, m | Nuolydžio tipas | Q225, l/s | Q350, l/s | Q550, l/s | Q700, l/s | Q900, l/s |
|---|---|---|---|---|---|---|
| 50 | 0 % | 24,0 | 77,5 | 127,5 | 250,0 | 466,5 |
| 0,5 % | 44,5 | 127,5 | 190,0 | 345,0 | 620,0 | |
| 1,0 % | 56,0 | 158,0 | 235,0 | 405,0 | 730,0 | |
| 100 | 0 % | 21,0 | 71,6 | 117,2 | 230,0 | 440,0 |
| 0,5 % | 48,5 | 143,0 | 204,9 | 370,0 | 675,0 | |
| 1,0 % | 63,0 | 182,0 | 260,0 | 450,0 | 835,0 | |
| 200 | 0 % | 18,0 | 62,0 | 100,8 | 200,0 | 400,0 |
| 0,5 % | 51,6 | 156,0 | 220,0 | 406,9 | 748,0 | |
| 1,0 % | 66,0 | 200,0 | 286,0 | 520,0 | 950,0 | |
*L - hidraulinis ilgis
