Pastatomi šulinių liukai

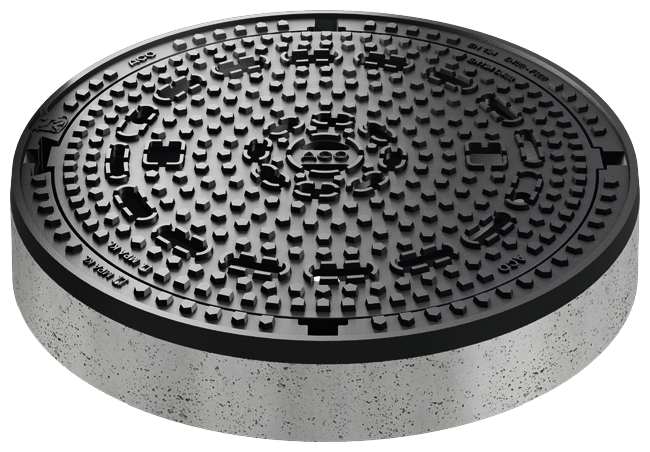

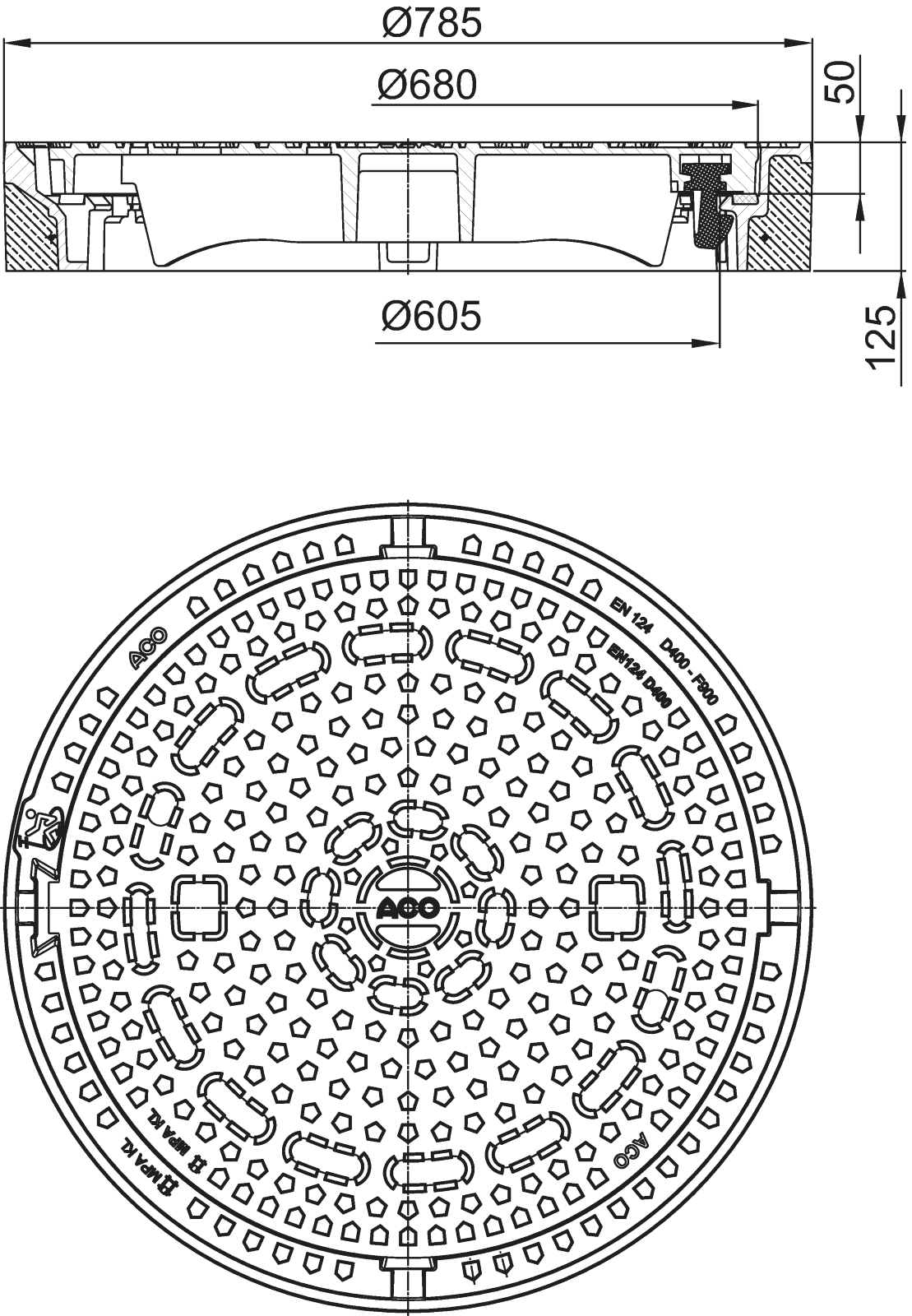

Multitop BEGU 125 (RAL-GZ 692)

  • Prekės kodas: 210510 (su vent.), 210511 (be vent.)
  • RAL-GZ 692 sertifikatas
  • Susideda iš dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 107,0 - 109,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinimas dviem TPU fiksatoriais
  • POWEPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
  • Betonas: C35/45

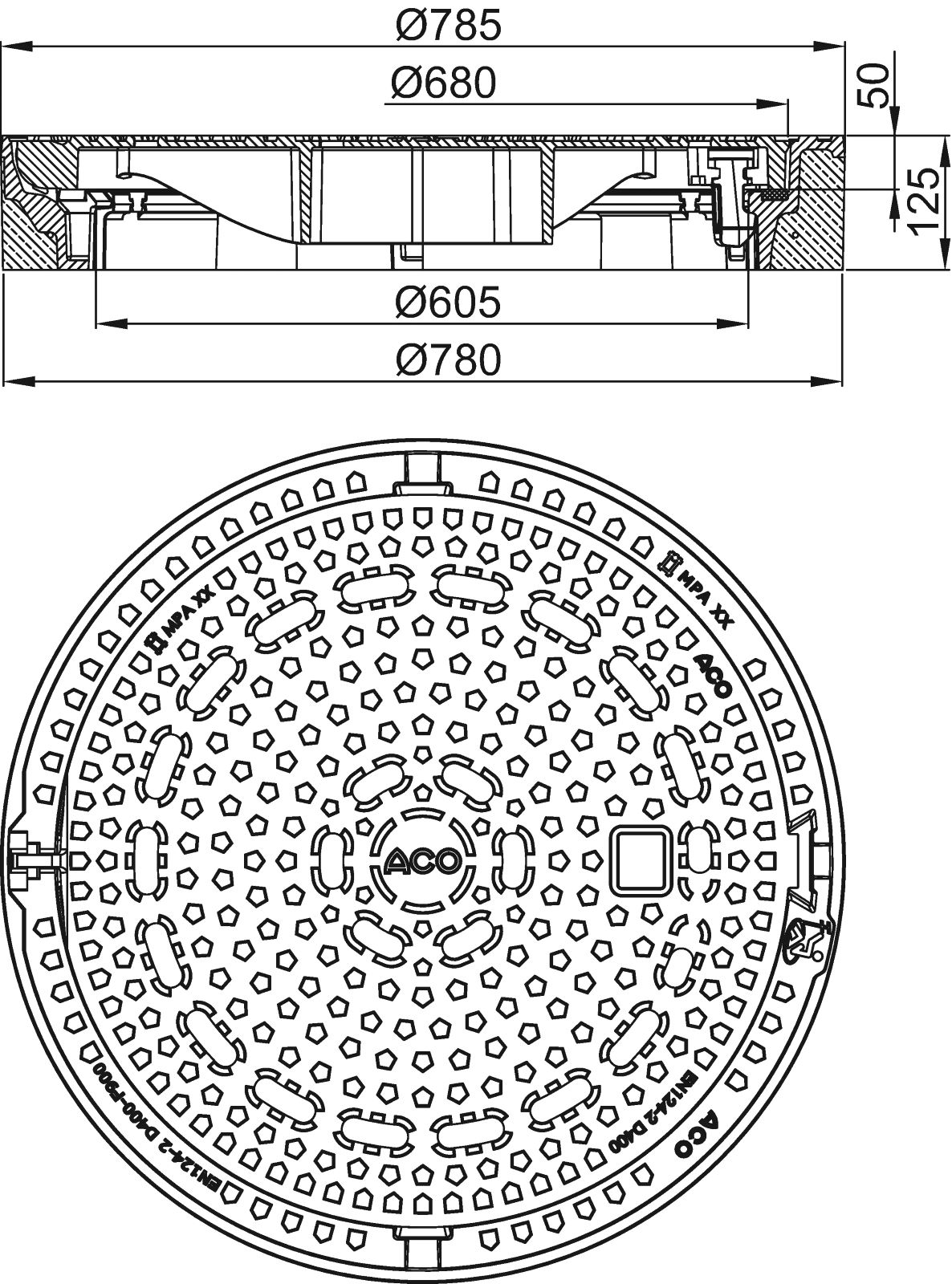

Multitop S BEGU 125 apvalus (su vyriu)

  • Prekės kodas: 210540 (su vent.), 210541 (be vent.)
  • Susideda iš: dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 102,0 - 104,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinimas vienu TPU fiksatoriumi
  • POWEPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
  • Betonas: C35/45

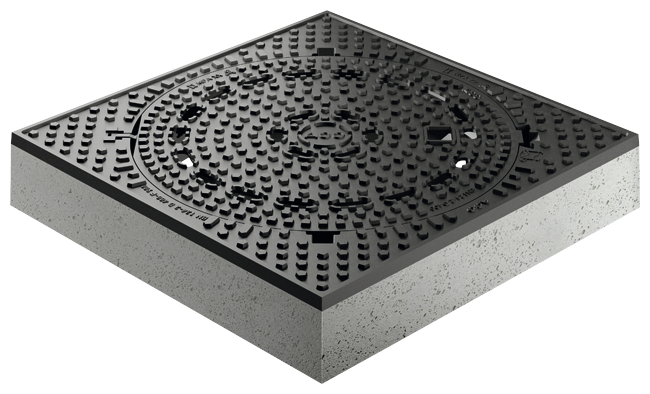

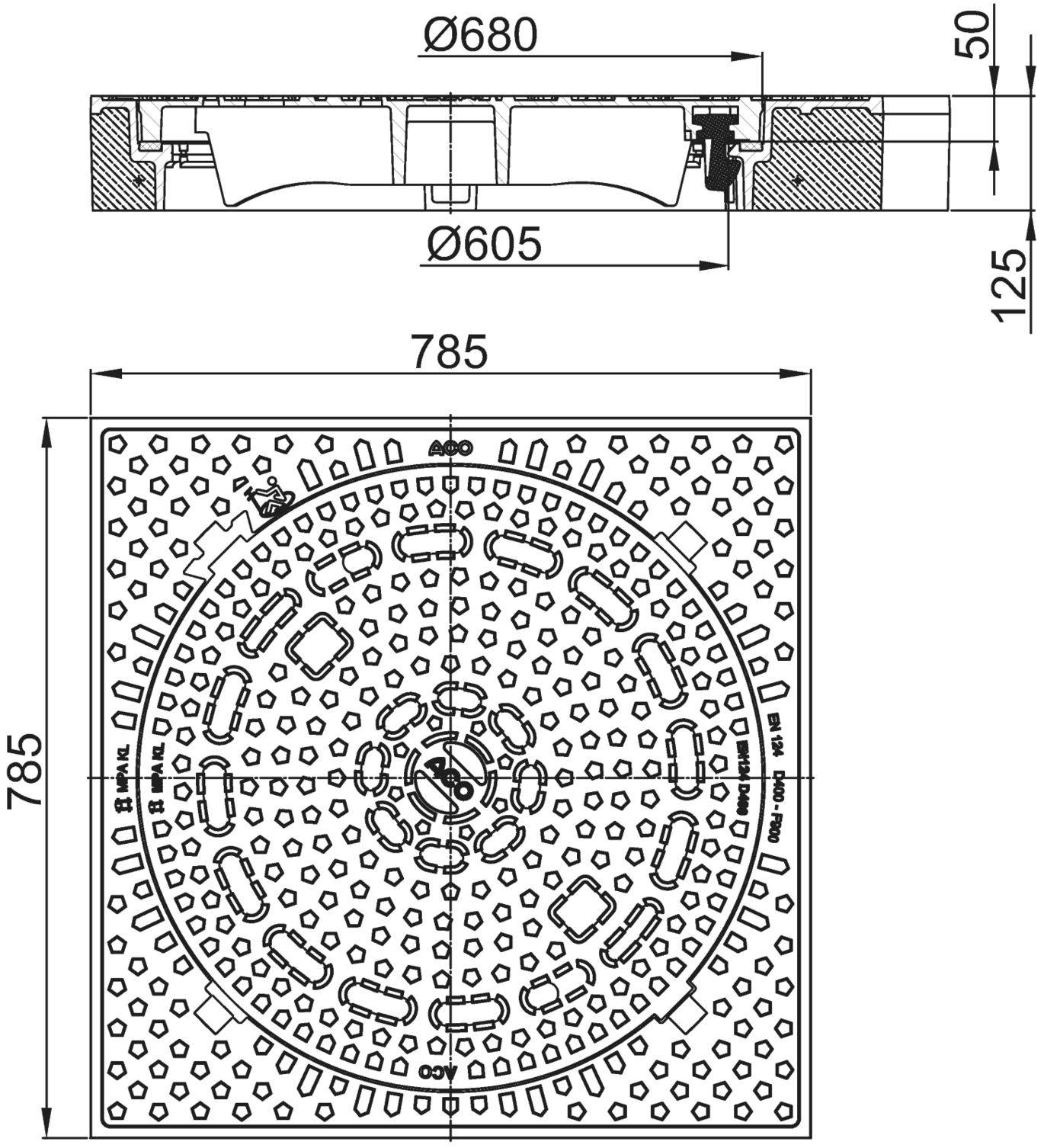

Multitop BEGU 125 kvadratinis

  • Prekės kodas: 210530 (su vent.), 210531 (be vent.)
  • Susideda iš: dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 157,0 - 159,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinimas dviem TPU fiksatoriais
  • POWEPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
  • Betonas: C35/45

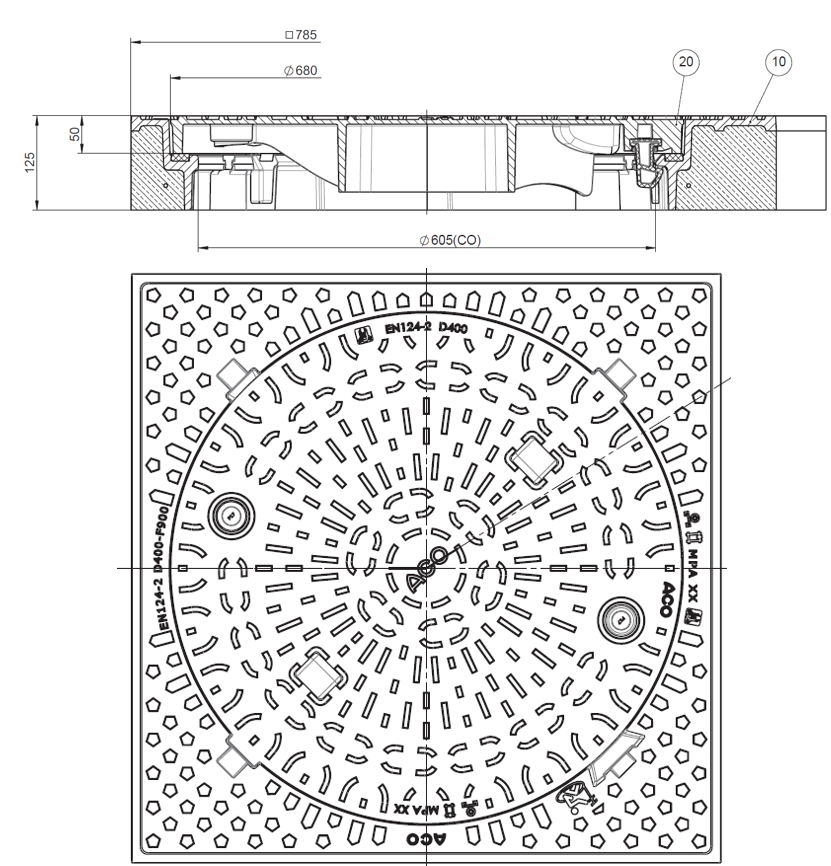

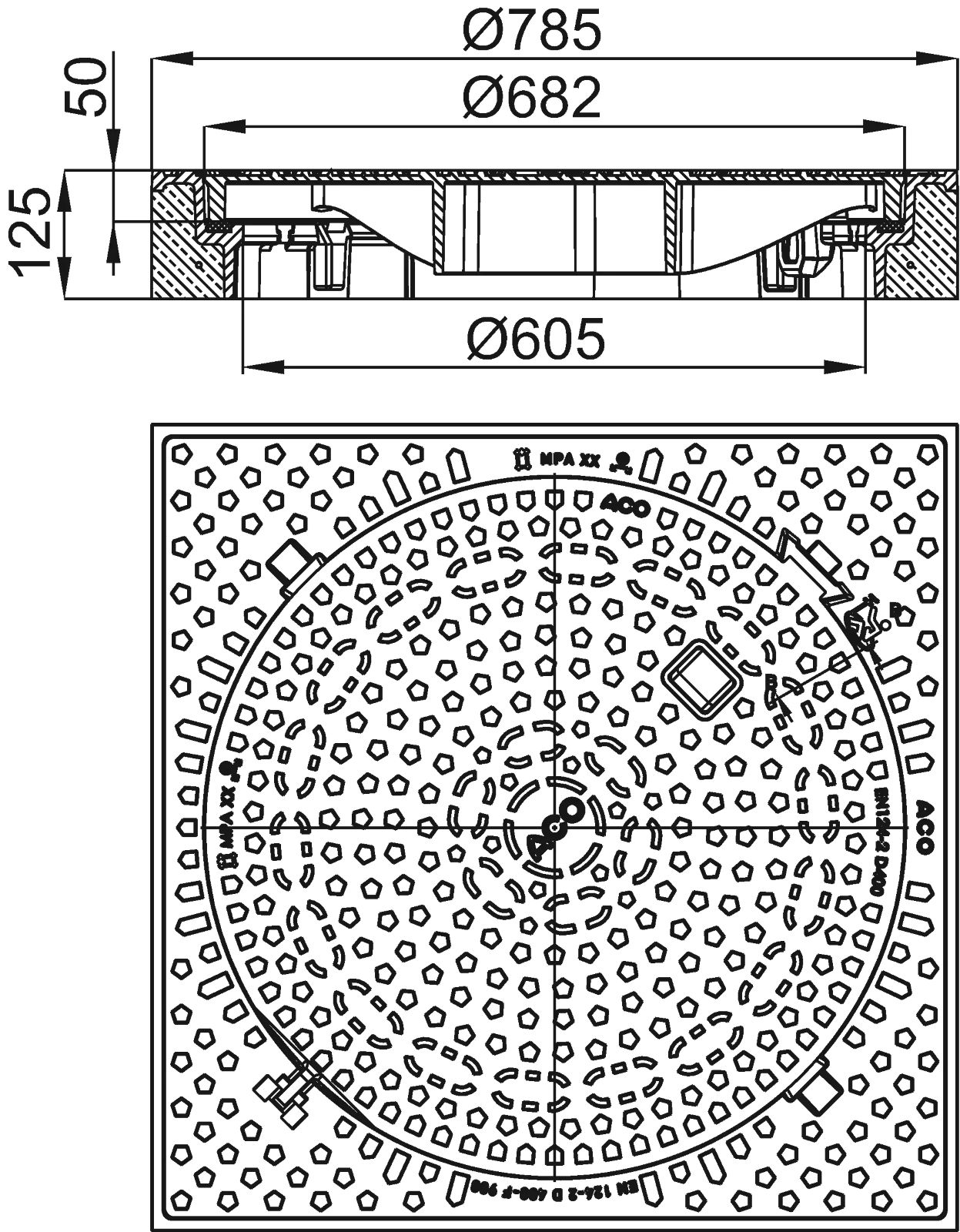

Multitop S BEGU 125 kvadratinis (su vyriu)

  • Prekės kodas: 1209455 (su vent.), 1209456 (be vent.)
  • Susideda iš dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 157,0 - 159,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas vienu TPU fiksatoriumi
  • POWEPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko darbo laikas
  • Betonas: C35/45

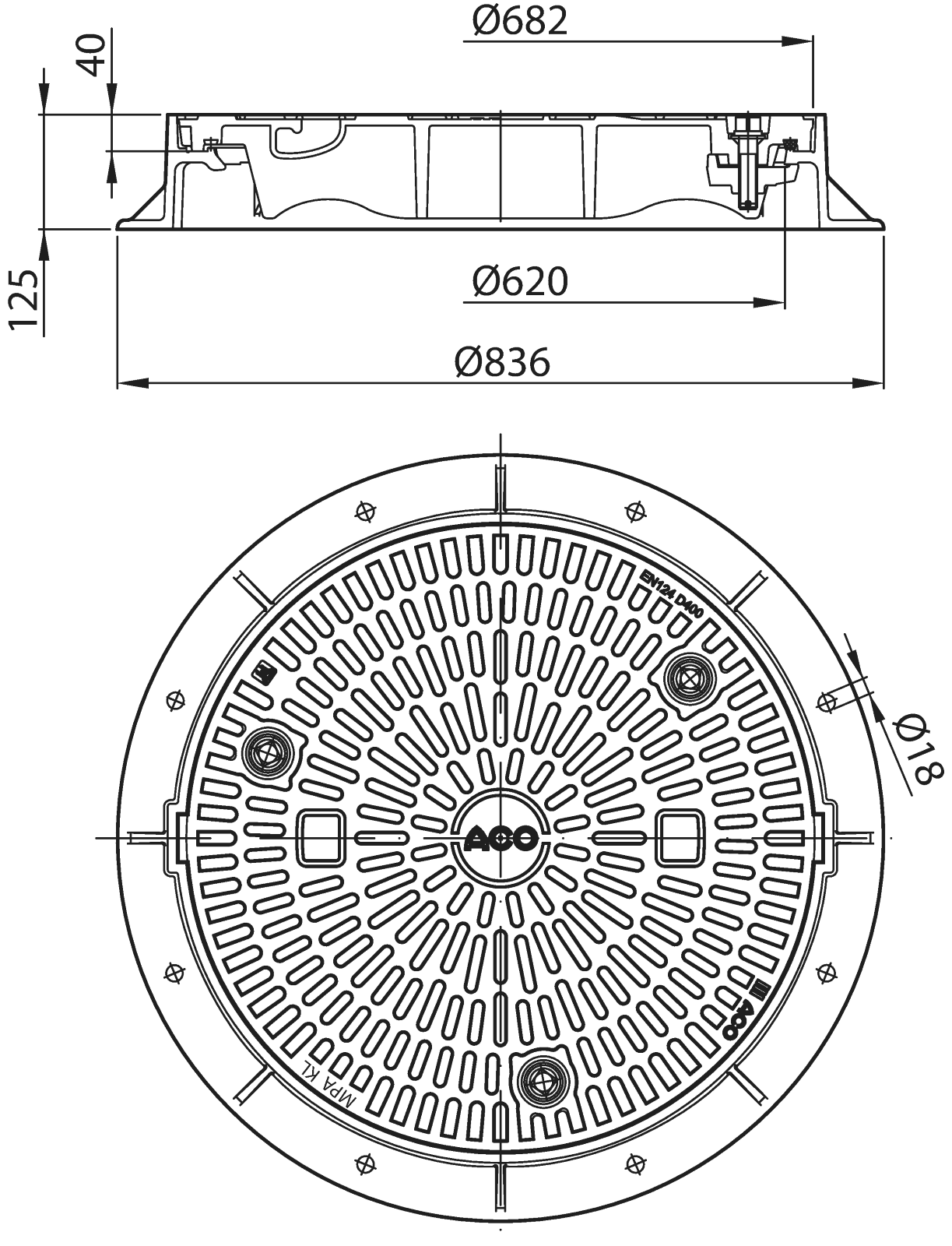

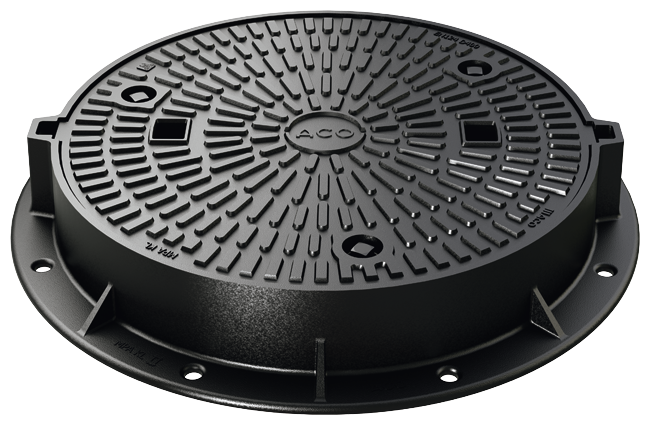

Multitop nepralaidus kvapams ir neslėginei kanalizacijai

  • Prekės kodas: 603956
  • RAL-GZ 692 sertifikatas
  • Susideda iš dangčio ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 91,5 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas trimis varžtais
  • Tarpinė atspari alyvai ir degalams
  • Atgalinio srauto apsauga iki 2 bar*
  • Rėme suprojektuotos ertmės inkaravimui į pagrindą

*Vadovaujantis RAL-GZ 692, esant 2 bar slėgiui, išorėje 5 minutes nepasirodo vanduo. Liukas turi būti sumontuotas pagal montavimo instrukcijas.

Priedai

POWEPREN tarpinė

  • Prekės kodas: 1203190
  • Medžiaga: TPU
  • Kietumas pagal Shore A: 93
  • Svoris : 0,2 kg
  • Suderinama su Multitop, Duropren, Civictop
  • Pastaba: visam komplektui reikalingi 4 vnt.

Nešvarumų krepšys

  • Prekės kodas: 605910
  • Medžiaga: cinkuotas plienas
  • Svoris : 7,0 kg
  • Suderinama su Multitop, Duropren, Civictop

Laikiklis įlipimui į šulinį

  • Prekės kodas: 1203121
  • Medžiaga: nerūdijantysis plienas
  • Svoris : 7,0 kg
  • Suderinama su Multitop, Duropren, Civictop

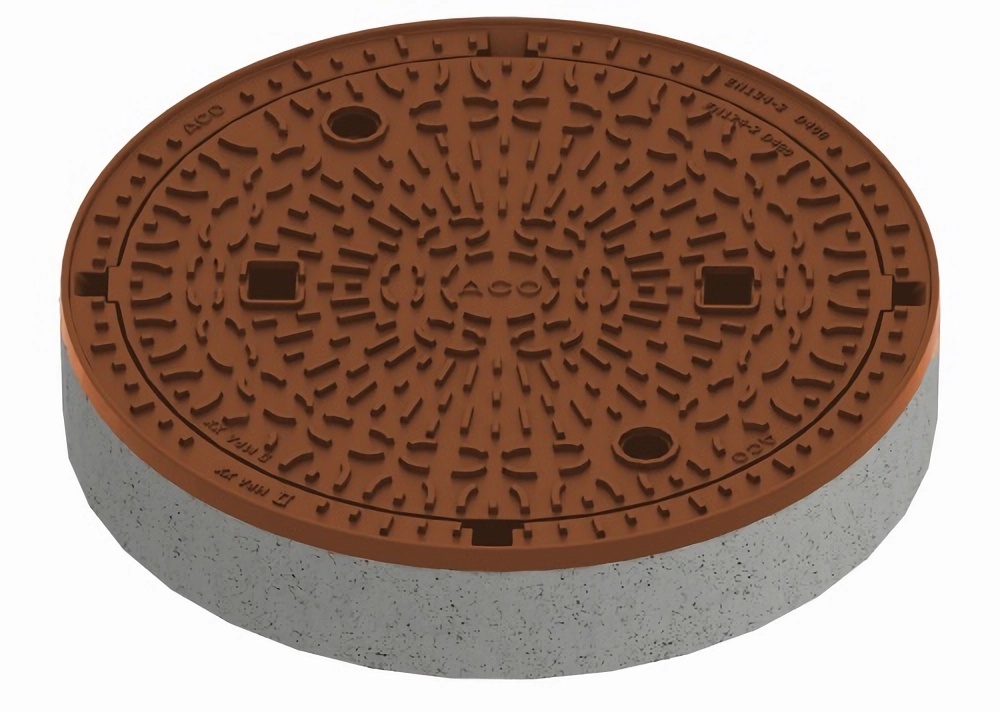

Citytop Plus BEGU 125 apvalus

  • Prekės kodas: 1207913 (su vent.), 1207914NP (be vent.)
  • Susideda iš dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 107,0-109,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Betonas: C35/45

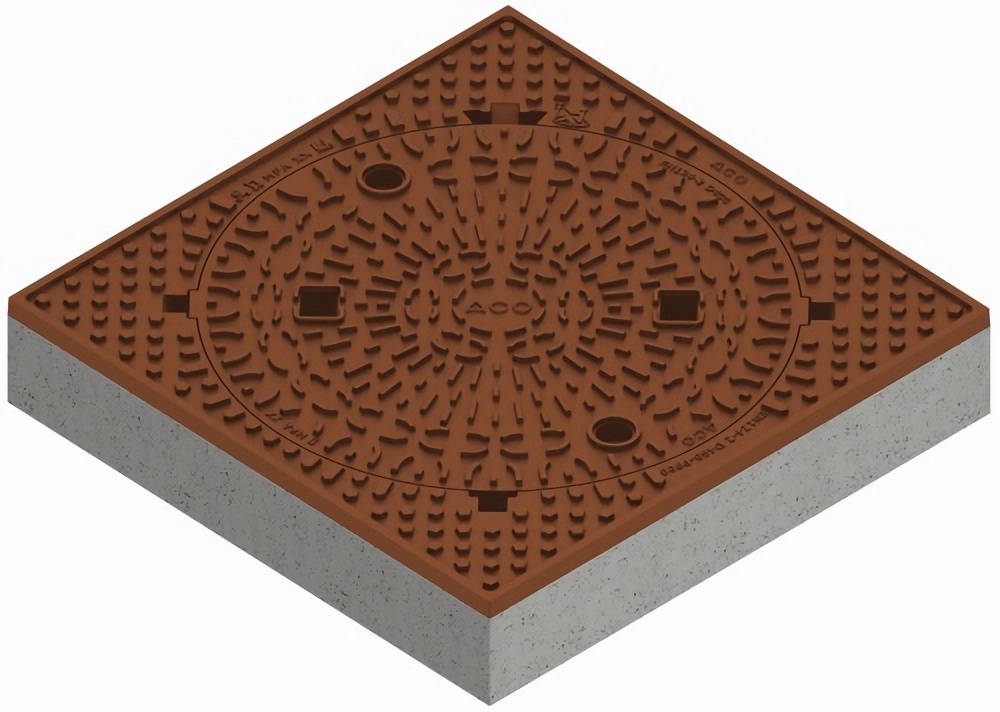

Citytop Plus BEGU 125 kvadratinis

  • Prekės kodas: 1207915 (su vent.), 1207916 (be vent.)
  • Susideda iš dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 147,0-149,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Betonas: C35/45

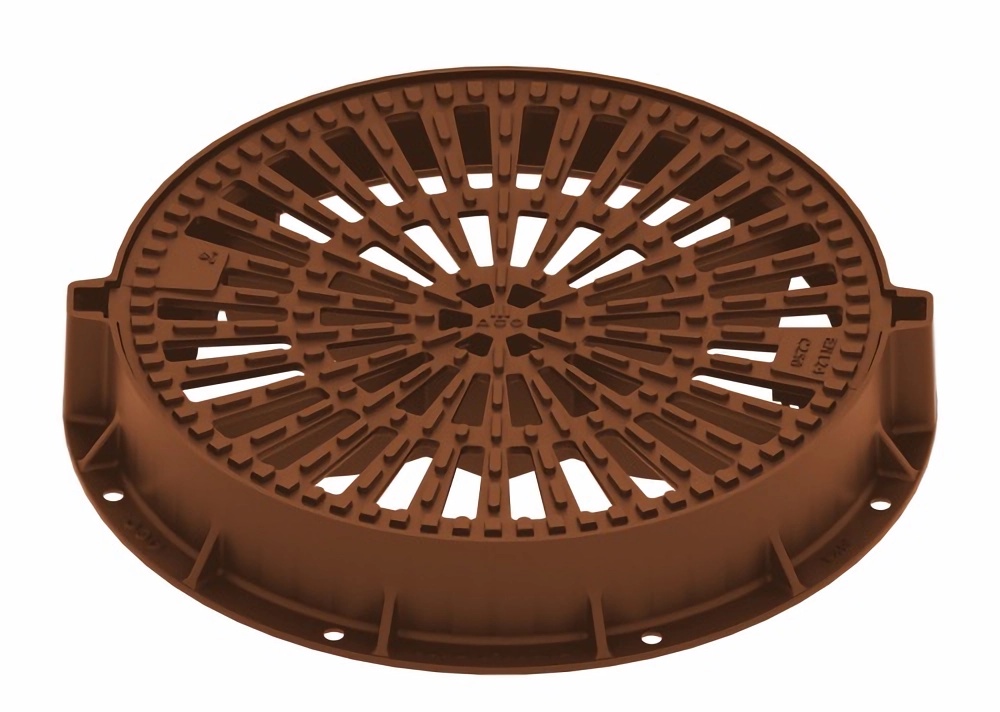

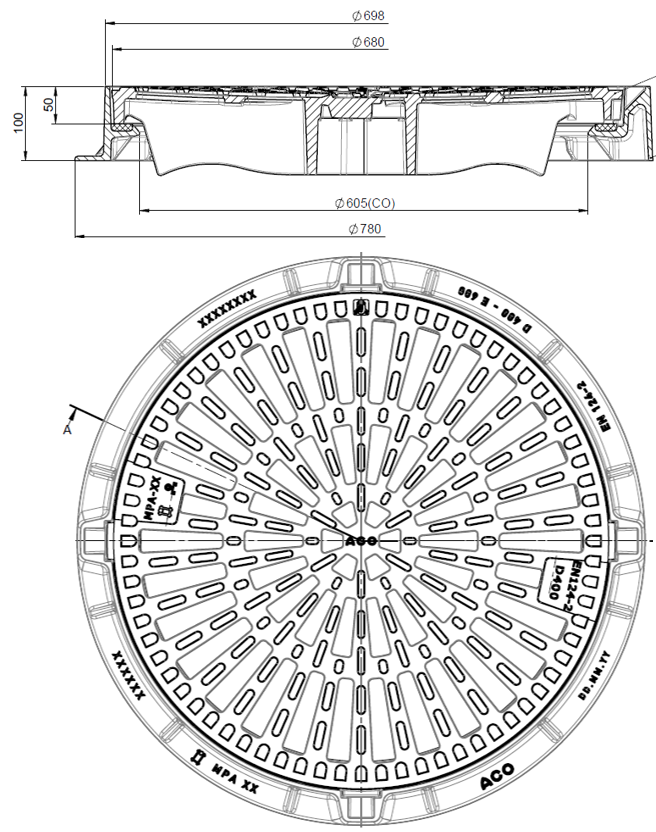

Citytop Plus Fix 780-100 NP

  • Prekės kodas: 1208548NP (grotelės)
  • Susideda iš dangčio (grotelių) ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 65,0 kg
  • Rėmas: Ø780 mm, h100 mm
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę

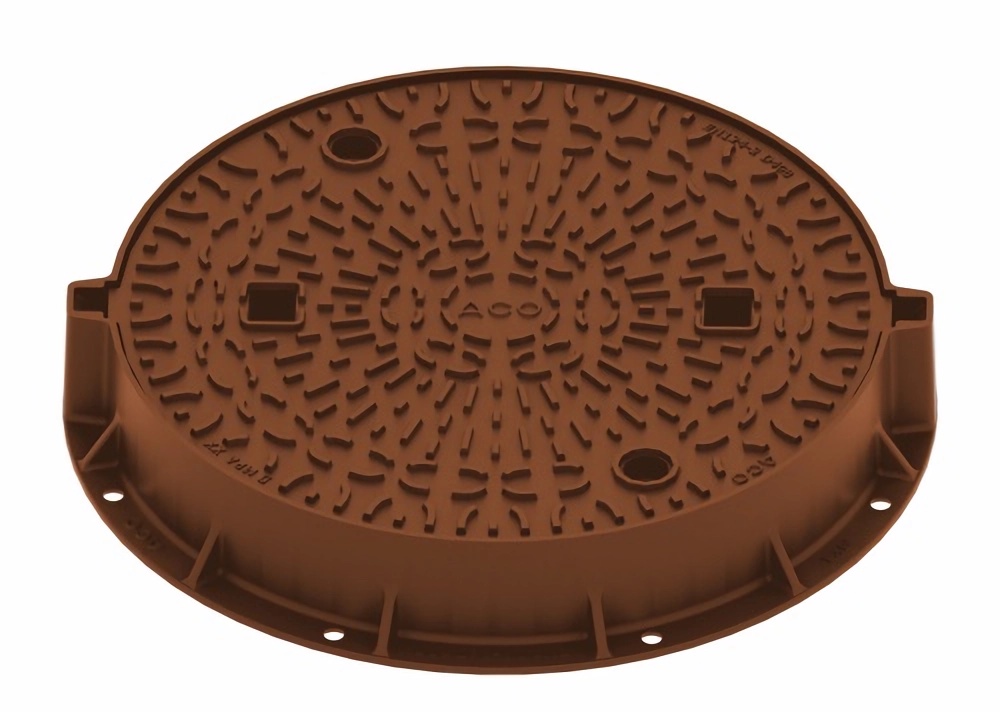

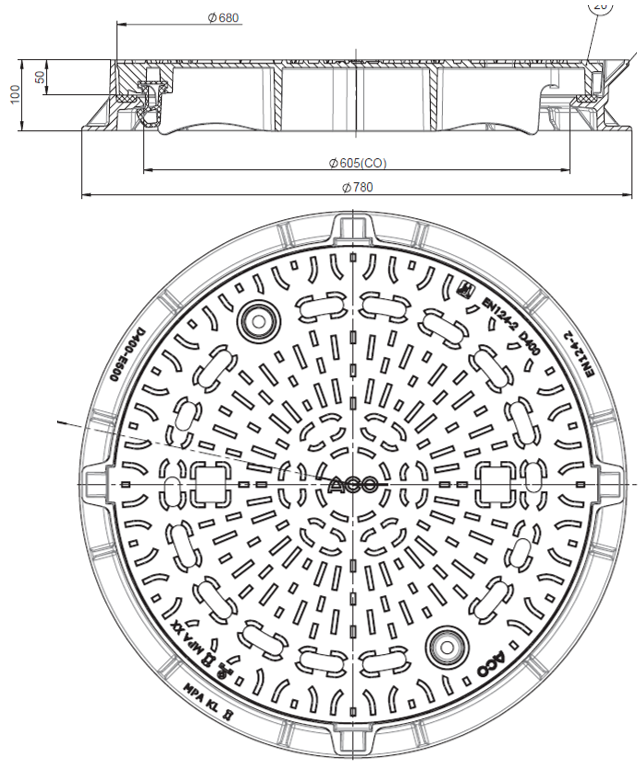

Citytop Plus Fix 780-100 NP

  • Prekės kodas: 1207911 (su vent.), 1207912 (be vent.)
  • Susideda iš dangčio ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 60,5-62,0 kg
  • Rėmas: Ø780 mm, h100 mm
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę

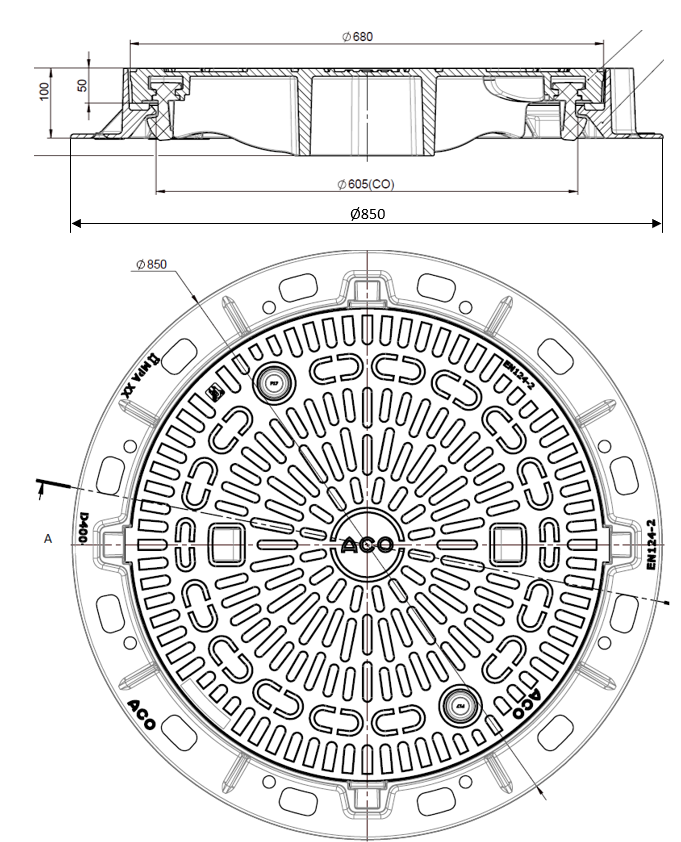

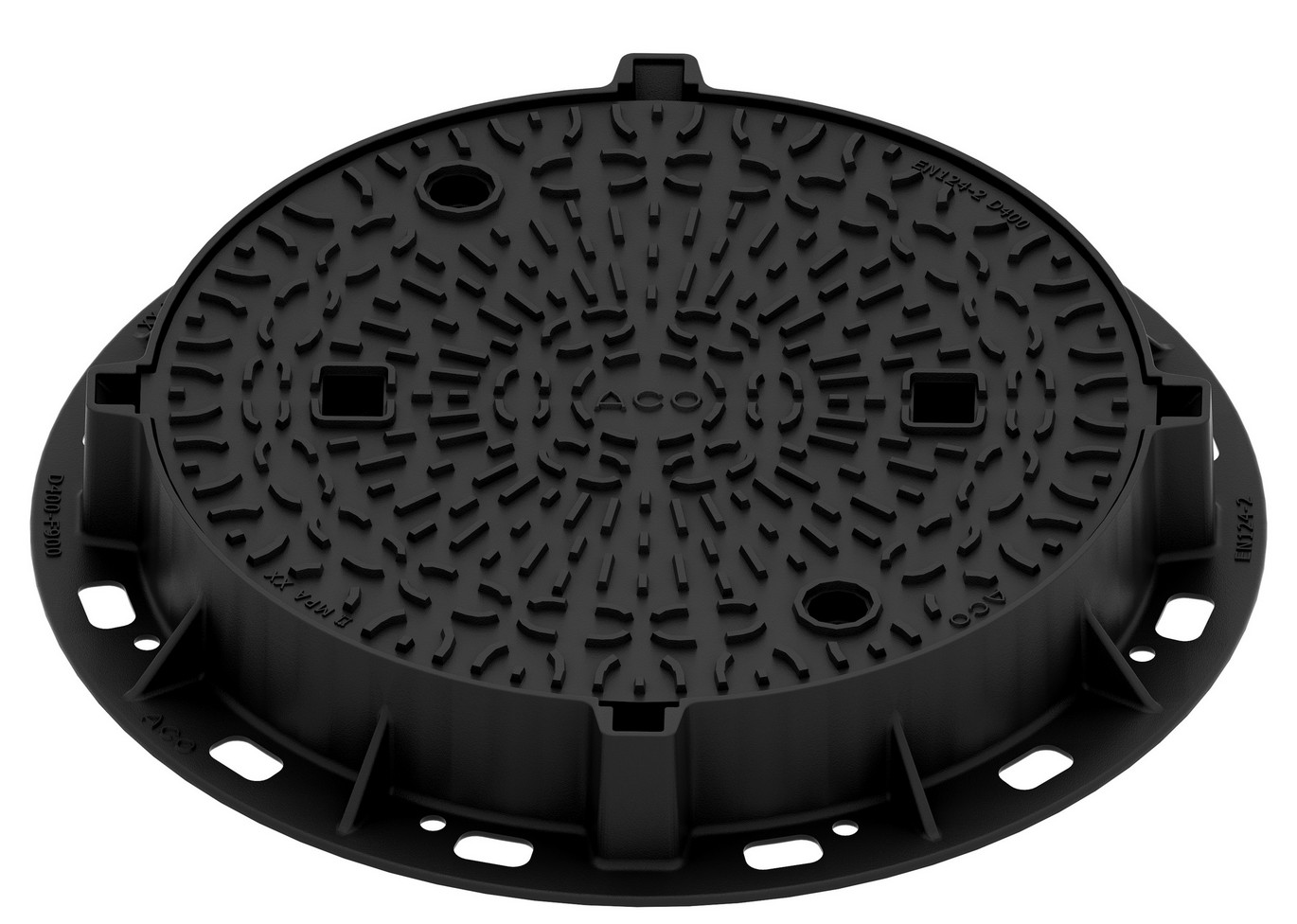

Citytop Plus Fix 100-850 NP

  • Prekės kodas: 1213098 (su vent.), 1213099 (be vent.)
  • Susideda iš dangčio ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 64,0-66,0 kg
  • Rėmas: Ø860 mm, h100 mm
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę

Priedai

POWEPREN tarpinė

  • Prekės kodas: 210147
  • Medžiaga: TPU
  • Kietumas pagal Shore A: 93
  • Svoris : 0,7 kg
  • Suderinama su Citytop Plus NP
  • Pastaba: visam komplektui reikalingi 1 vnt.

Antivandalinio užrakto komplektas

  • Prekės kodas: 210248
  • Medžiaga: nerūdijančio plieno varžtai ir ketaus fiksatoriai
  • Susideda iš 2 varžtų su poveržlėmis, kaiščiais bei fiksatoriai
  • Svoris : 1,2 kg
  • Suderinama su Citytop Plus NP, Citytop HR dangčiais

Universalus raktas

  • Prekės kodas: 85518
  • Medžiaga: plienas
  • Rakto dydis: 18/22 mm
  • Svoris : 1.5 kg
  • Suderinamas su antivandalinio užrakto komplektu

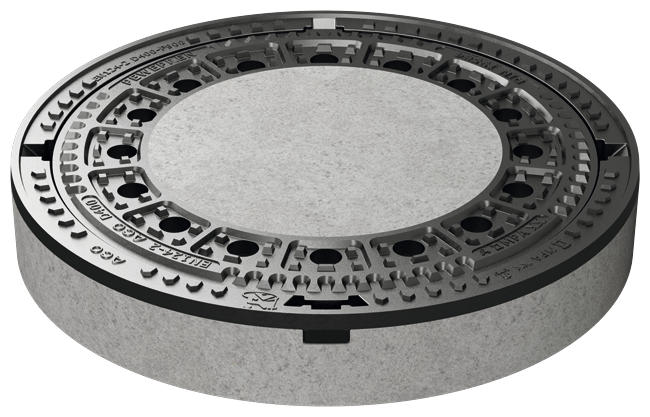

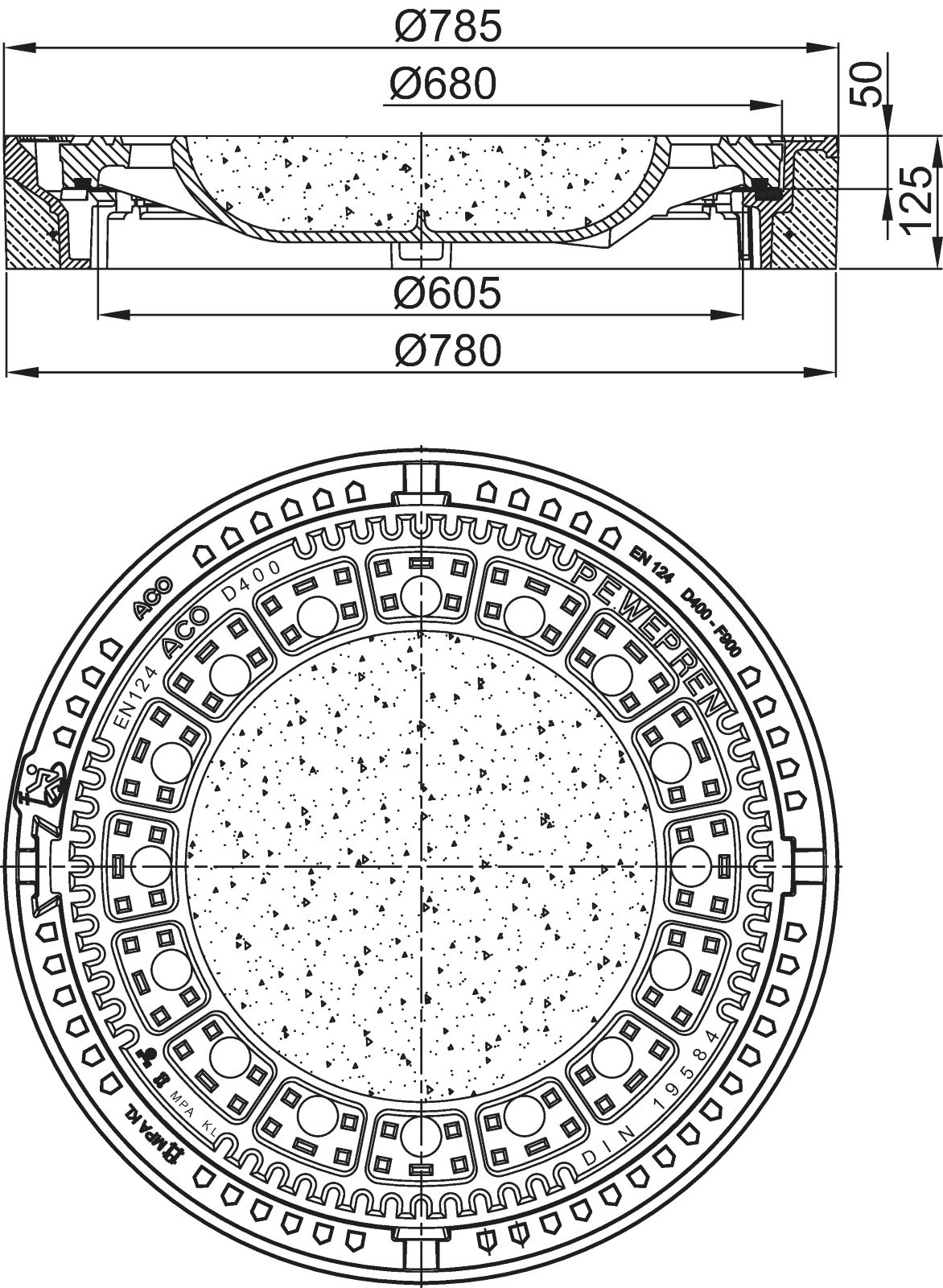

Duropren BEGU 125 apvalus su BEGU dangčiu

  • Prekės kodas: 1204359 (su vent.), 1204837 (be vent.)
  • Susideda iš: dangčio ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 159,5-167,0 kg
  • Dangčio masė: ~90 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • DUROPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama.
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
  • Betonas: C35/45 (rėmo ir liuko)

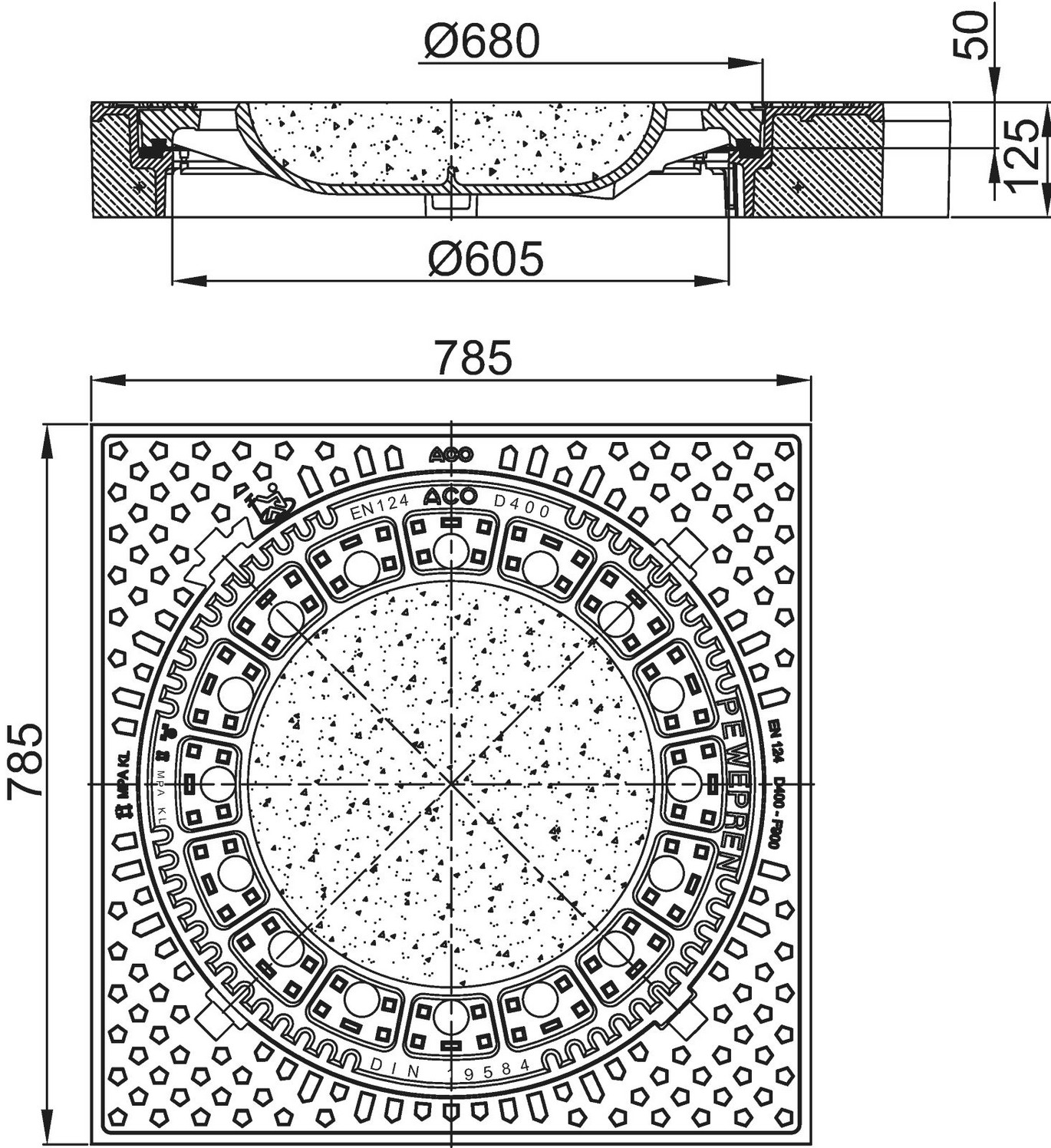

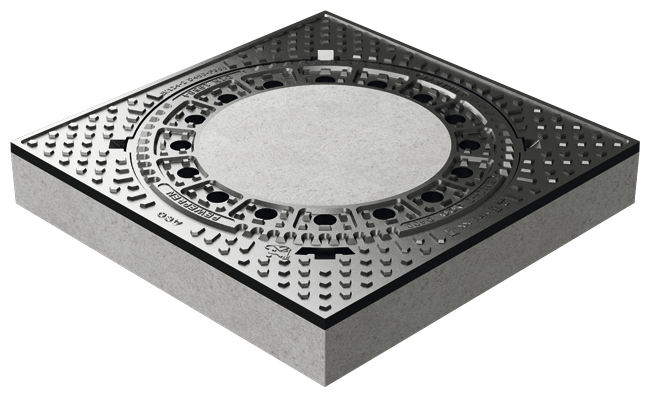

Duropren BEGU 125 kvadratinis su BEGU dangčiu

  • Prekės kodas: 1204360 (su vent.), 1206847 (be vent.)
  • Susideda iš dangčio ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 210,0-217,0 kg
  • Dangčio masė: ~90 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • DUROPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama.
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
  • Betonas: C35/45 (rėmo ir liuko)

Priedai

POWEPREN tarpinė

  • Prekės kodas: 1203190
  • Medžiaga: TPU
  • Kietumas pagal Shore A: 93
  • Svoris : 0,2 kg
  • Suderinama su Multitop, Duropren, Civictop
  • Pastaba: visam komplektui reikalingi 4 vnt.

Nešvarumų krepšys

  • Prekės kodas: 605910
  • Medžiaga: cinkuotas plienas
  • Svoris : 7,0 kg
  • Suderinama su Multitop, Duropren, Civictop

Laikiklis įlipimui į šulinį

  • Prekės kodas: 1203121
  • Medžiaga: nerūdijantysis plienas
  • Svoris : 7,0 kg
  • Suderinama su Multitop, Duropren, Civictop

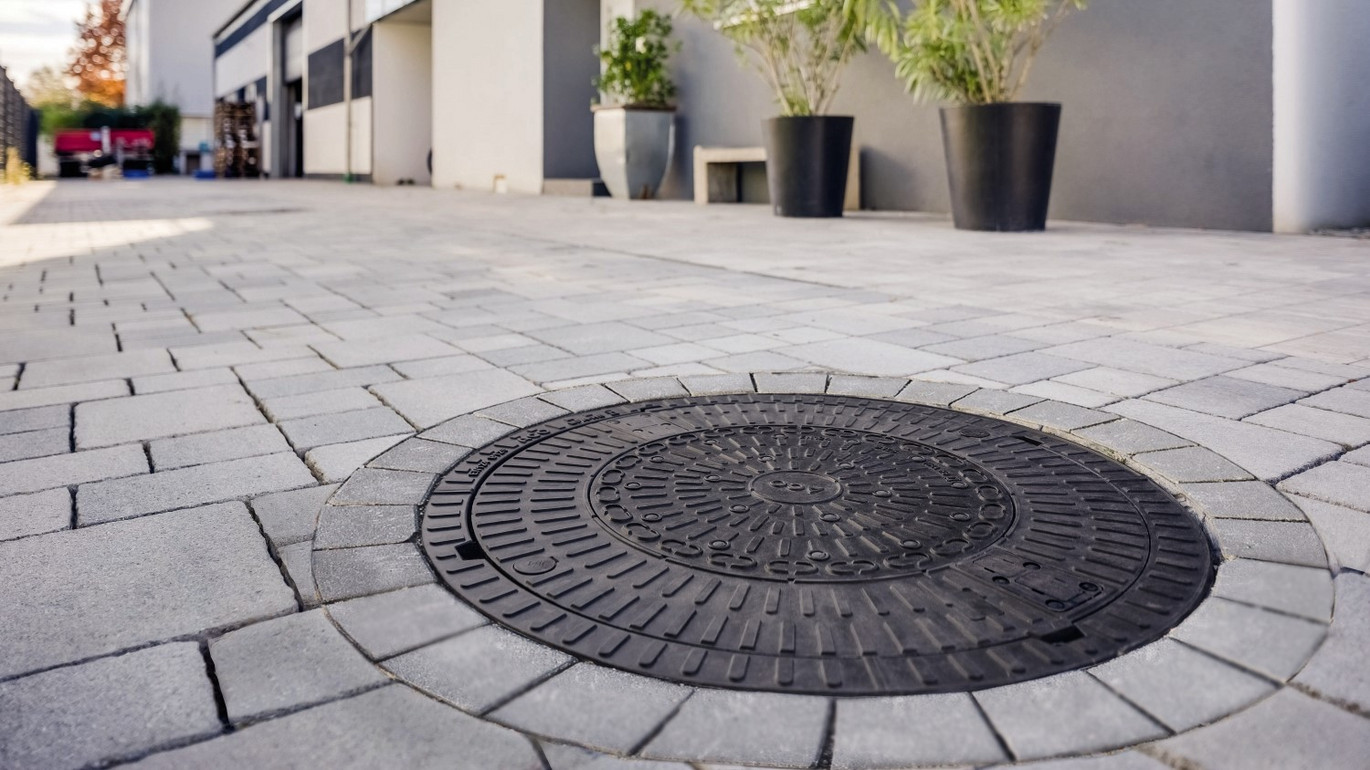

ACO SAKU B125 šulinio dangtis – tai novatoriškas sprendimas, skirtas estetiškai patraukliems ir funkcionaliems šulinių uždengimams. Tai pirmasis savo klasės plastikinis dangtis, kuris pasižymi patvarumu, lengvumu ir ilgaamžiškumu.

  • Medžiaga: dangtis pagamintas iš didelio stiprio polipropileno (PP), rėmas – iš plastiko ir betono
  • Dangčio svoris: tik 9 kg
  • Estetika: ilgalaikis spalvos atsparumas, juodos spalvos ketaus imitacija
  • Funkcionalumas: saugus dangčio fiksavimas
  • Modelis: galima rinktis su ventiliacijos angomis arba be jų
  • Sauga: “Microgrip” paviršius, apsaugantis nuo slydimo
  • Apkrovos klasė: atitinka B125 klasę pagal DIN EN 124 standartą
  • Atsparumas korozijai: ilgalaikė apsauga nuo rūdžių

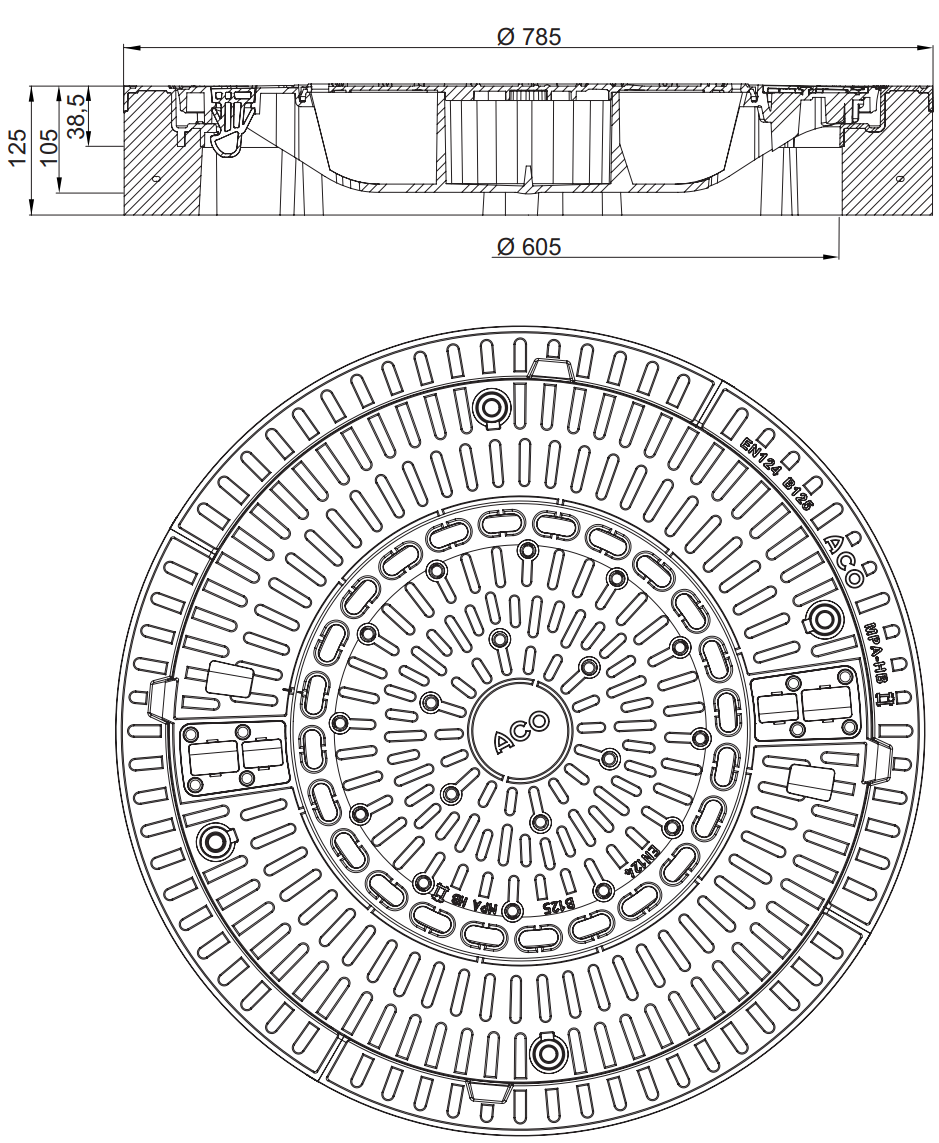

SAKU B125

  • Prekės kodas: 11873 (su vent.), 11874 (be vent.)
  • Susideda iš dangčio ir rėmo
  • B125 apkrovos klasė pagal LST EN 124-6
  • Bendras liuko svoris : 53,0 kg
  • Rėmas: Ø785 mm, h125 mm
  • Padengimas: nėra papildomo padengimo
  • Dangtis pagamintas iš juodo kompozitinio plastiko
  • Rėmas pagamintas iš juodo kompozitinio plastiko
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • Betonas: C35/45 (rėmas)

Apkrovos klasės

1 - A15 (pėsčiųjų ir dviračių takai, privačių namų aplinka)
2 - B125 (pėsčiųjų teritorijos ir lengvųjų automobilių stovėjimo aikštelės)
3 - C250 (kelkraščio bortų sritys, stovėjimo aikštelės, lengvųjų automobilių servisai)
4 - D400 (keliai ir autostrados, greitai judantis sunkusis transportas)
5 - E600 (pramoninės teritorijos, degalinės, lėtai judantys krautuvai)
6 - F900 (oro uostų takai, degalinės, karinės teritorijos, ypatingai sunkių apkrovų veikiamos pramoninės)

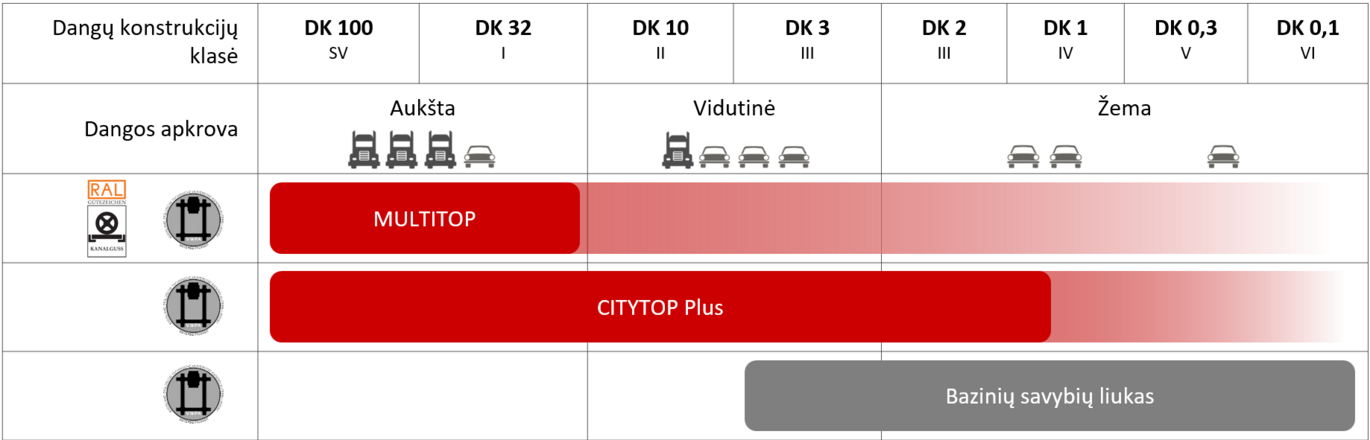

Dangų klasės pagal SDK 19

Liukų parinkimas pagal dangų klases

Nors visi liukai atitinka EN 124-2 standartą ir yra priskirti D400 apkrovos klasei, tačiau jų tarnavimo laikas gali ženkliai skirtis, priklausomai nuo eksploatacijos intensyvumo (matuojant 10 t ašimis).

Didžioji dalis MULTITOP serijos liukų suprojektuoti atsižvelgiant į DK100-DK32 dangos apkrovas. Jiems yra išduotas RAL-GZ 692 sertifikatas.

CITYTOP Plus serijos liukai pasižymi dalimi MULTIPOP serijos liukų savybių ir yra ilgaamžis sprendimas. Tai puikus pasirinkimas ieškantiems gero kainos ir kokybės santykio.

A. Šoro skalė

RAL-GZ 692 ir EN-124 standartai yra svarbūs ketinių liukų gamybai ir naudojimui, tačiau jie apibrėžia skirtingus techninius reikalavimus ir kokybės kriterijus. Siekiant geriau suprasti jų taikymo skirtumus, žemiau pateiktoje lentelėje palyginamos šių standartų pagrindinės sritys.

Esminiai reikalavimaiRAL-GZ 692EN 124-1, EN 124-2
Apkrovos klasifikavimas, medžiagų reikalavimai, gamybos kontrolė, ženklinimas, bandymų metodai
Atsparumas deformacijai ir mechaniniam dilimui
Ilgaamžiškumo testai realiomis sąlygomis
Atsparumas klimatiniams poveikiams
Triukšmo emisijos testavimas
Montavimas ir priežiūra
Aplinkosaugos aspektai, gaminių poveikis aplinkai
Papildomi kokybės testai ir reikalavimai

Tarpinės charakteristikos

  • Tarpinė užtikrina stabilumą ir sumažina triukšmą. Per didelė deformacija gali sukelti „batuto efektą“, kai dangtis iššoka iš rėmo, sukeldamas pavojų saugumui. Vadovaujantis RAL-GZ 692, šie trūkumai testuojami. EN 124 šių testų neapima.
  • Tarpinė apkraunama vertikaliai, deformacija neturi viršyti 3 mm.

Tikrinamos pakėlimo charakteristikos

  • Patikrinimas užtikrina, kad laisvai įstatyti dangčiai nesulūžtų kontakto su transporto priemone metu. Didesnis pakreipimas didina riziką, kad dangčiai gali išsprūsti iš rėmo ir taip sukelti pavojų eismo dalyviams. Pilna apimtimi EN 124 standartas šio testo neapima.

Dangčio vertikalios padėties patikra

  • Patikra užtikrina dangčio saugumą dinamiškai apkraunant.
  • Traukimo jėga turi būti 1,5 karto didesnė už reikalaujamą laisvo dangčio masę pagal EN 124-1 ir EN 124-2 standartus.

Bandymai realiomis sąlygomis

  • Šulinių dangčiai patiria įvairias ekstremalias apkrovas, kurių neįmanoma imituoti laboratorijoje. Pagal RAL-GZ 692 reikalavimus, reikalingas ilgalaikis kokybės ir saugumo stebėjimas realiomis sąlygomis.
  • Naujiems produktams vykdomas vienerių metų kokybės patikrinimas realiomis sąlygomis. Aptikus trūkumų, jie turi būti ištaisomi prieš suteikiant kokybės ženklą. Procesą prižiūri išorinis inspektorius.

Multitop BEGU 125 (RAL-GZ 692)

  • Prekės kodas: 210510 (su vent.), 210511 (be vent.)
  • RAL-GZ 692 sertifikatas
  • Susideda iš dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 107,0 - 109,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinimas dviem TPU fiksatoriais
  • POWEPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
  • Betonas: C35/45

Multitop S BEGU 125 apvalus (su vyriu)

  • Prekės kodas: 210540 (su vent.), 210541 (be vent.)
  • Susideda iš: dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 102,0 - 104,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinimas vienu TPU fiksatoriumi
  • POWEPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
  • Betonas: C35/45

Multitop BEGU 125 kvadratinis

  • Prekės kodas: 210530 (su vent.), 210531 (be vent.)
  • Susideda iš: dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 157,0 - 159,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinimas dviem TPU fiksatoriais
  • POWEPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
  • Betonas: C35/45

Multitop S BEGU 125 kvadratinis (su vyriu)

  • Prekės kodas: 1209455 (su vent.), 1209456 (be vent.)
  • Susideda iš dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 157,0 - 159,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas vienu TPU fiksatoriumi
  • POWEPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko darbo laikas
  • Betonas: C35/45

Multitop nepralaidus kvapams ir neslėginei kanalizacijai

  • Prekės kodas: 603956
  • RAL-GZ 692 sertifikatas
  • Susideda iš dangčio ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 91,5 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas trimis varžtais
  • Tarpinė atspari alyvai ir degalams
  • Atgalinio srauto apsauga iki 2 bar*
  • Rėme suprojektuotos ertmės inkaravimui į pagrindą

*Vadovaujantis RAL-GZ 692, esant 2 bar slėgiui, išorėje 5 minutes nepasirodo vanduo. Liukas turi būti sumontuotas pagal montavimo instrukcijas.

Priedai

POWEPREN tarpinė

  • Prekės kodas: 1203190
  • Medžiaga: TPU
  • Kietumas pagal Shore A: 93
  • Svoris : 0,2 kg
  • Suderinama su Multitop, Duropren, Civictop
  • Pastaba: visam komplektui reikalingi 4 vnt.

Nešvarumų krepšys

  • Prekės kodas: 605910
  • Medžiaga: cinkuotas plienas
  • Svoris : 7,0 kg
  • Suderinama su Multitop, Duropren, Civictop

Laikiklis įlipimui į šulinį

  • Prekės kodas: 1203121
  • Medžiaga: nerūdijantysis plienas
  • Svoris : 7,0 kg
  • Suderinama su Multitop, Duropren, Civictop

Citytop Plus BEGU 125 apvalus

  • Prekės kodas: 1207913 (su vent.), 1207914NP (be vent.)
  • Susideda iš dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 107,0-109,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Betonas: C35/45

Citytop Plus BEGU 125 kvadratinis

  • Prekės kodas: 1207915 (su vent.), 1207916 (be vent.)
  • Susideda iš dangčio ir rėmo su betonu
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 147,0-149,0 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
  • Betonas: C35/45

Citytop Plus Fix 780-100 NP

  • Prekės kodas: 1208548NP (grotelės)
  • Susideda iš dangčio (grotelių) ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 65,0 kg
  • Rėmas: Ø780 mm, h100 mm
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę

Citytop Plus Fix 780-100 NP

  • Prekės kodas: 1207911 (su vent.), 1207912 (be vent.)
  • Susideda iš dangčio ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 60,5-62,0 kg
  • Rėmas: Ø780 mm, h100 mm
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę

Citytop Plus Fix 100-850 NP

  • Prekės kodas: 1213098 (su vent.), 1213099 (be vent.)
  • Susideda iš dangčio ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris: 64,0-66,0 kg
  • Rėmas: Ø860 mm, h100 mm
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę

Priedai

POWEPREN tarpinė

  • Prekės kodas: 210147
  • Medžiaga: TPU
  • Kietumas pagal Shore A: 93
  • Svoris : 0,7 kg
  • Suderinama su Citytop Plus NP
  • Pastaba: visam komplektui reikalingi 1 vnt.

Antivandalinio užrakto komplektas

  • Prekės kodas: 210248
  • Medžiaga: nerūdijančio plieno varžtai ir ketaus fiksatoriai
  • Susideda iš 2 varžtų su poveržlėmis, kaiščiais bei fiksatoriai
  • Svoris : 1,2 kg
  • Suderinama su Citytop Plus NP, Citytop HR dangčiais

Universalus raktas

  • Prekės kodas: 85518
  • Medžiaga: plienas
  • Rakto dydis: 18/22 mm
  • Svoris : 1.5 kg
  • Suderinamas su antivandalinio užrakto komplektu

Duropren BEGU 125 apvalus su BEGU dangčiu

  • Prekės kodas: 1204359 (su vent.), 1204837 (be vent.)
  • Susideda iš: dangčio ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 159,5-167,0 kg
  • Dangčio masė: ~90 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • DUROPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama.
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
  • Betonas: C35/45 (rėmo ir liuko)

Duropren BEGU 125 kvadratinis su BEGU dangčiu

  • Prekės kodas: 1204360 (su vent.), 1206847 (be vent.)
  • Susideda iš dangčio ir rėmo
  • D400 apkrovos klasė pagal LST EN 124-2
  • Bendras liuko svoris : 210,0-217,0 kg
  • Dangčio masė: ~90 kg
  • Padengimas: juoda danga arba natūralus ketus
  • Dangtis pagamintas iš kaliojo ketaus EN-GJS
  • Rėmas pagamintas iš pilkojo ketaus EN-GJL
  • DUROPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama.
  • Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
  • Betonas: C35/45 (rėmo ir liuko)

Priedai

POWEPREN tarpinė

  • Prekės kodas: 1203190
  • Medžiaga: TPU
  • Kietumas pagal Shore A: 93
  • Svoris : 0,2 kg
  • Suderinama su Multitop, Duropren, Civictop
  • Pastaba: visam komplektui reikalingi 4 vnt.

Nešvarumų krepšys

  • Prekės kodas: 605910
  • Medžiaga: cinkuotas plienas
  • Svoris : 7,0 kg
  • Suderinama su Multitop, Duropren, Civictop

Laikiklis įlipimui į šulinį

  • Prekės kodas: 1203121
  • Medžiaga: nerūdijantysis plienas
  • Svoris : 7,0 kg
  • Suderinama su Multitop, Duropren, Civictop

ACO SAKU B125 šulinio dangtis – tai novatoriškas sprendimas, skirtas estetiškai patraukliems ir funkcionaliems šulinių uždengimams. Tai pirmasis savo klasės plastikinis dangtis, kuris pasižymi patvarumu, lengvumu ir ilgaamžiškumu.

  • Medžiaga: dangtis pagamintas iš didelio stiprio polipropileno (PP), rėmas – iš plastiko ir betono
  • Dangčio svoris: tik 9 kg
  • Estetika: ilgalaikis spalvos atsparumas, juodos spalvos ketaus imitacija
  • Funkcionalumas: saugus dangčio fiksavimas
  • Modelis: galima rinktis su ventiliacijos angomis arba be jų
  • Sauga: “Microgrip” paviršius, apsaugantis nuo slydimo
  • Apkrovos klasė: atitinka B125 klasę pagal DIN EN 124 standartą
  • Atsparumas korozijai: ilgalaikė apsauga nuo rūdžių

SAKU B125

  • Prekės kodas: 11873 (su vent.), 11874 (be vent.)
  • Susideda iš dangčio ir rėmo
  • B125 apkrovos klasė pagal LST EN 124-6
  • Bendras liuko svoris : 53,0 kg
  • Rėmas: Ø785 mm, h125 mm
  • Padengimas: nėra papildomo padengimo
  • Dangtis pagamintas iš juodo kompozitinio plastiko
  • Rėmas pagamintas iš juodo kompozitinio plastiko
  • Dangtis tvirtinamas dviem TPU fiksatoriais
  • Betonas: C35/45 (rėmas)

Apkrovos klasės

1 - A15 (pėsčiųjų ir dviračių takai, privačių namų aplinka)
2 - B125 (pėsčiųjų teritorijos ir lengvųjų automobilių stovėjimo aikštelės)
3 - C250 (kelkraščio bortų sritys, stovėjimo aikštelės, lengvųjų automobilių servisai)
4 - D400 (keliai ir autostrados, greitai judantis sunkusis transportas)
5 - E600 (pramoninės teritorijos, degalinės, lėtai judantys krautuvai)
6 - F900 (oro uostų takai, degalinės, karinės teritorijos, ypatingai sunkių apkrovų veikiamos pramoninės)

Dangų klasės pagal SDK 19

Liukų parinkimas pagal dangų klases

Nors visi liukai atitinka EN 124-2 standartą ir yra priskirti D400 apkrovos klasei, tačiau jų tarnavimo laikas gali ženkliai skirtis, priklausomai nuo eksploatacijos intensyvumo (matuojant 10 t ašimis).

Didžioji dalis MULTITOP serijos liukų suprojektuoti atsižvelgiant į DK100-DK32 dangos apkrovas. Jiems yra išduotas RAL-GZ 692 sertifikatas.

CITYTOP Plus serijos liukai pasižymi dalimi MULTIPOP serijos liukų savybių ir yra ilgaamžis sprendimas. Tai puikus pasirinkimas ieškantiems gero kainos ir kokybės santykio.

A. Šoro skalė

RAL-GZ 692 ir EN-124 standartai yra svarbūs ketinių liukų gamybai ir naudojimui, tačiau jie apibrėžia skirtingus techninius reikalavimus ir kokybės kriterijus. Siekiant geriau suprasti jų taikymo skirtumus, žemiau pateiktoje lentelėje palyginamos šių standartų pagrindinės sritys.

Esminiai reikalavimaiRAL-GZ 692EN 124-1, EN 124-2
Apkrovos klasifikavimas, medžiagų reikalavimai, gamybos kontrolė, ženklinimas, bandymų metodai
Atsparumas deformacijai ir mechaniniam dilimui
Ilgaamžiškumo testai realiomis sąlygomis
Atsparumas klimatiniams poveikiams
Triukšmo emisijos testavimas
Montavimas ir priežiūra
Aplinkosaugos aspektai, gaminių poveikis aplinkai
Papildomi kokybės testai ir reikalavimai

Tarpinės charakteristikos

  • Tarpinė užtikrina stabilumą ir sumažina triukšmą. Per didelė deformacija gali sukelti „batuto efektą“, kai dangtis iššoka iš rėmo, sukeldamas pavojų saugumui. Vadovaujantis RAL-GZ 692, šie trūkumai testuojami. EN 124 šių testų neapima.
  • Tarpinė apkraunama vertikaliai, deformacija neturi viršyti 3 mm.

Tikrinamos pakėlimo charakteristikos

  • Patikrinimas užtikrina, kad laisvai įstatyti dangčiai nesulūžtų kontakto su transporto priemone metu. Didesnis pakreipimas didina riziką, kad dangčiai gali išsprūsti iš rėmo ir taip sukelti pavojų eismo dalyviams. Pilna apimtimi EN 124 standartas šio testo neapima.

Dangčio vertikalios padėties patikra

  • Patikra užtikrina dangčio saugumą dinamiškai apkraunant.
  • Traukimo jėga turi būti 1,5 karto didesnė už reikalaujamą laisvo dangčio masę pagal EN 124-1 ir EN 124-2 standartus.

Bandymai realiomis sąlygomis

  • Šulinių dangčiai patiria įvairias ekstremalias apkrovas, kurių neįmanoma imituoti laboratorijoje. Pagal RAL-GZ 692 reikalavimus, reikalingas ilgalaikis kokybės ir saugumo stebėjimas realiomis sąlygomis.
  • Naujiems produktams vykdomas vienerių metų kokybės patikrinimas realiomis sąlygomis. Aptikus trūkumų, jie turi būti ištaisomi prieš suteikiant kokybės ženklą. Procesą prižiūri išorinis inspektorius.
