"Plaukiojančio" tipo šulinių liukai

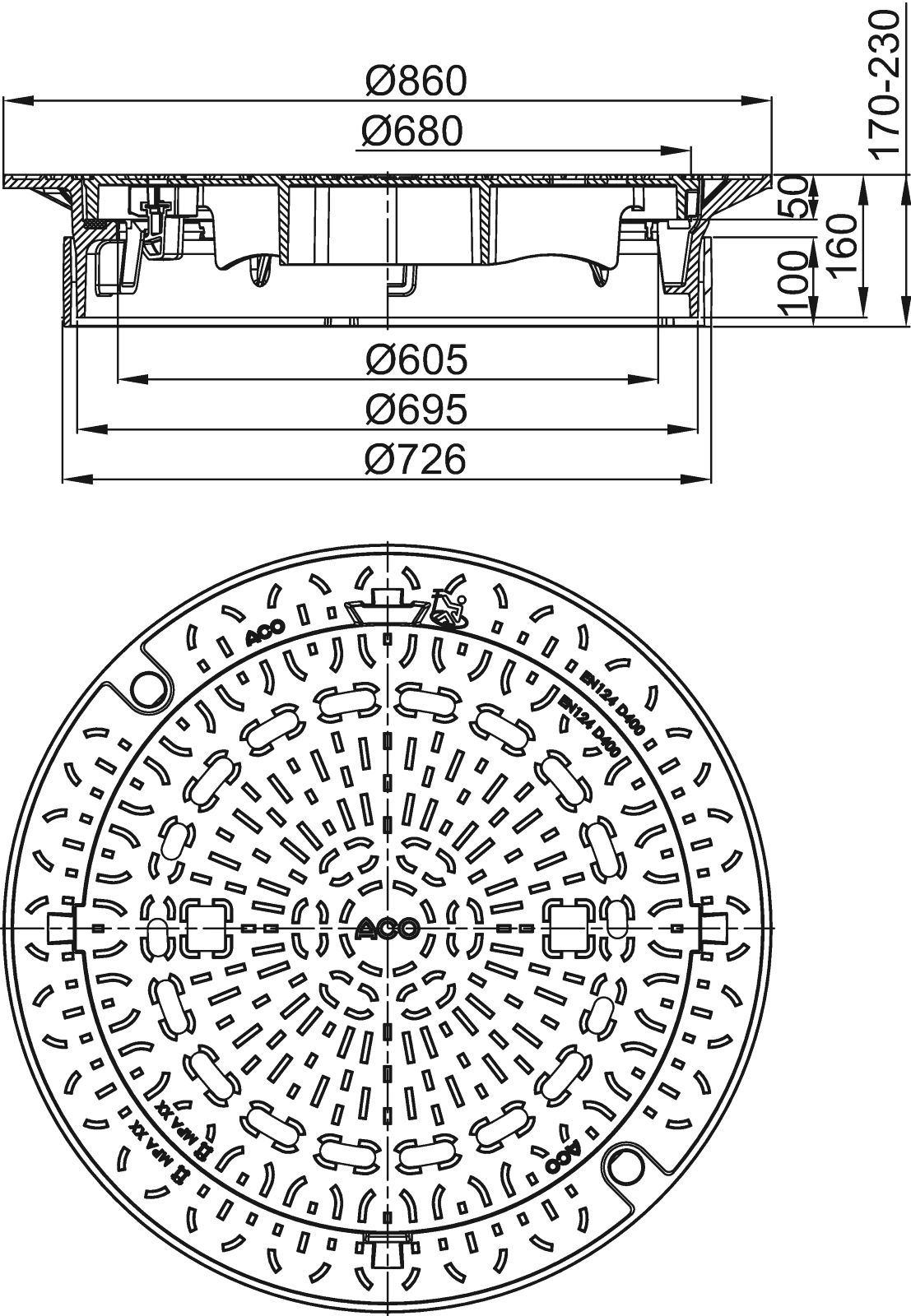

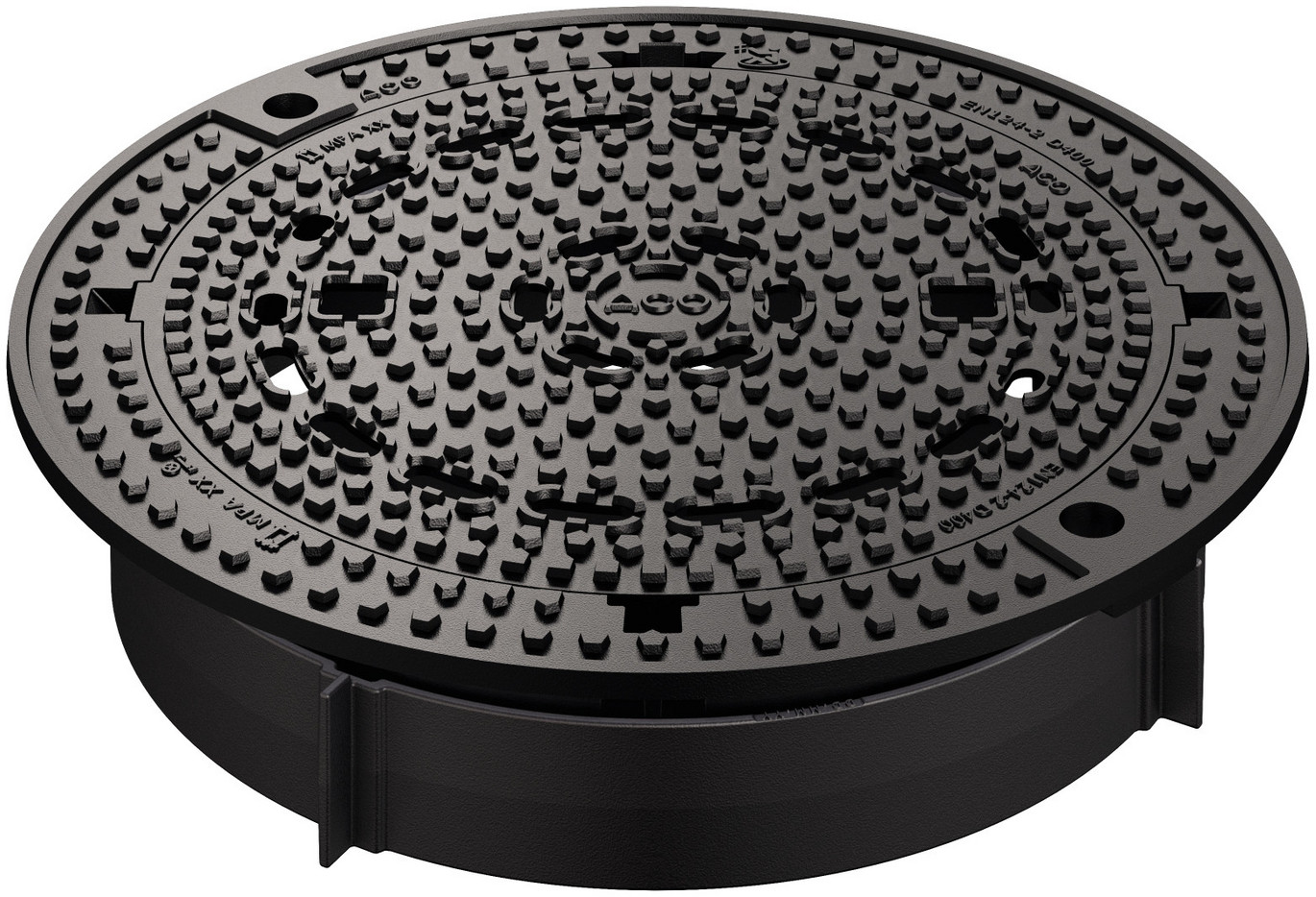

Multitop Bituplan 160 (RAL-GZ 692)
- Prekės kodas: 210500, 210501 (su ventiliacija ir be)
- RAL-GZ 692 sertifikatas
- Susideda iš dangčio, rėmo ir adaptacinio žiedo 100 mm
- Rėmo apačia: 695 mm
- D400 apkrovos klasė pagal LST EN 124-2
- Bendras liuko svoris : 110,0 kg
- Padengimas: juoda danga arba natūralus ketus
- Dangtis pagamintas iš kaliojo ketaus EN-GJS
- Rėmas pagamintas iš pilkojo ketaus EN-GJL
- Dangtis tvirtinimas dviem TPU fiksatoriais

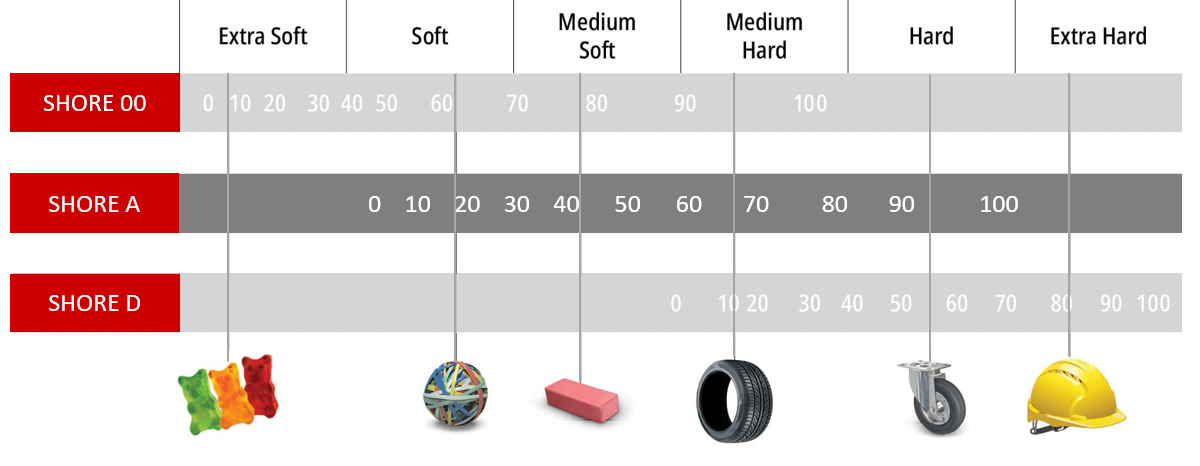

- POWEPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
- Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas

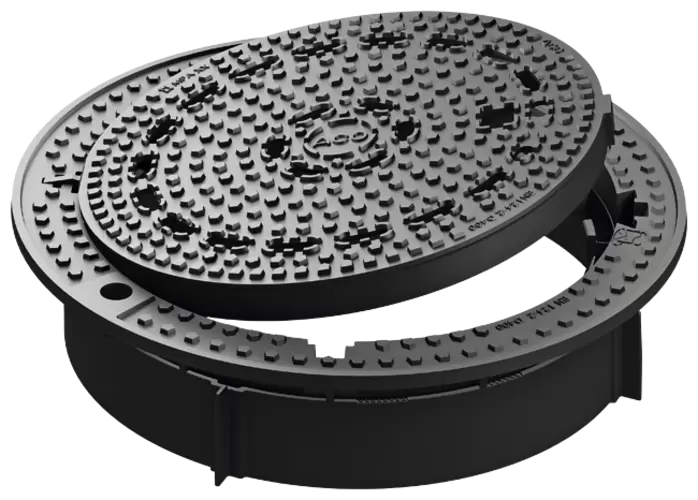

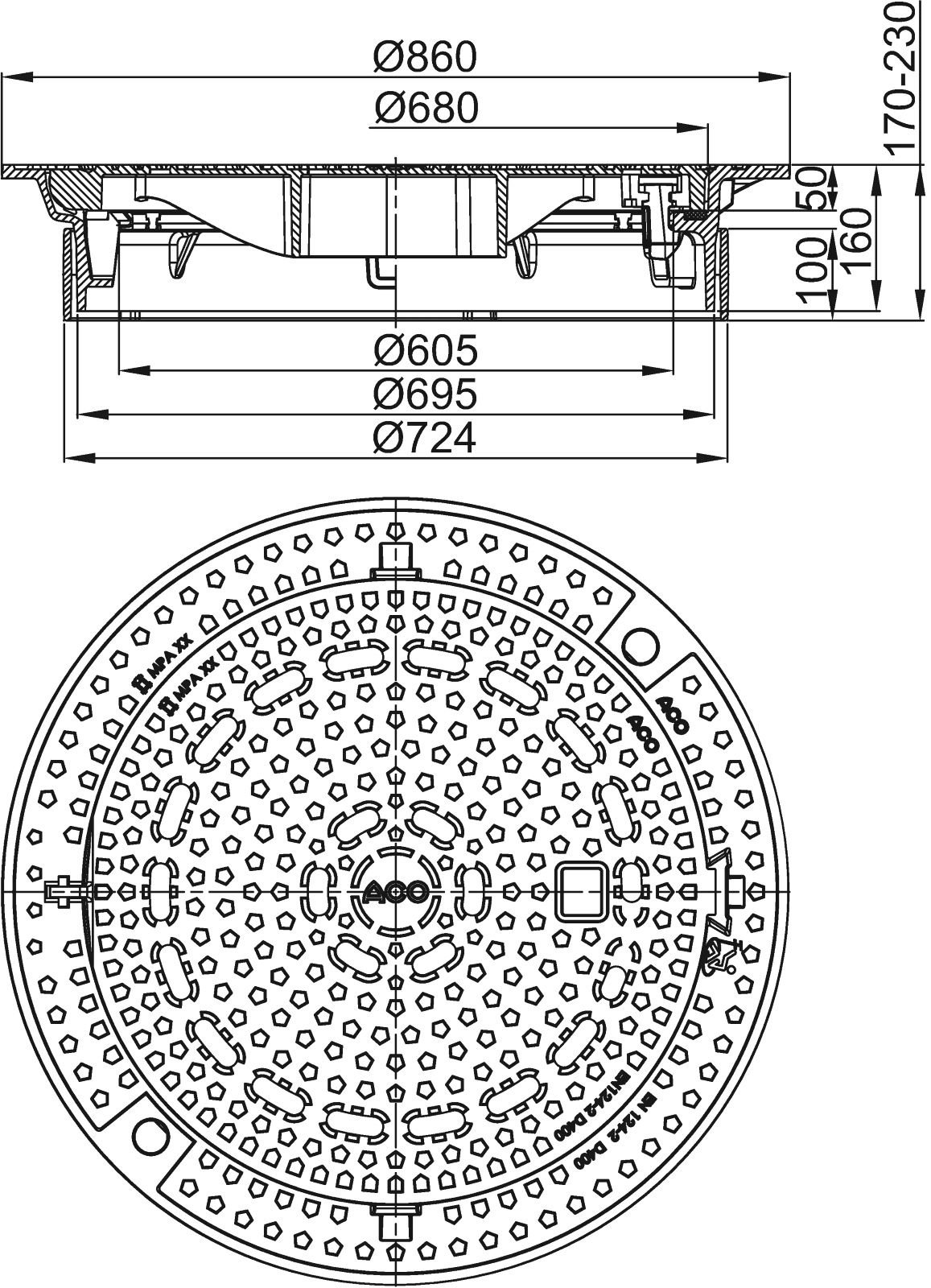

Multitop Bituplan S 160 (su vyriu)
- Prekės kodas: 210580 (su vent.), 210581 (be vent.)
- RAL-GZ 692 sertifikatas
- Susideda iš dangčio, rėmo ir adaptacinio žiedo 100 mm
- Rėmo apačia: 695 mm
- D400 apkrovos klasė pagal LST EN 124-2
- Bendras liuko svoris : 105,0-107,0 kg
- Padengimas: juoda danga arba natūralus ketus
- Dangtis pagamintas iš kaliojo ketaus EN-GJS
- Rėmas pagamintas iš pilkojo ketaus EN-GJL
- Dangtis tvirtinimas vienu TPU fiksatoriumi
- POWEPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
- Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
Priedai

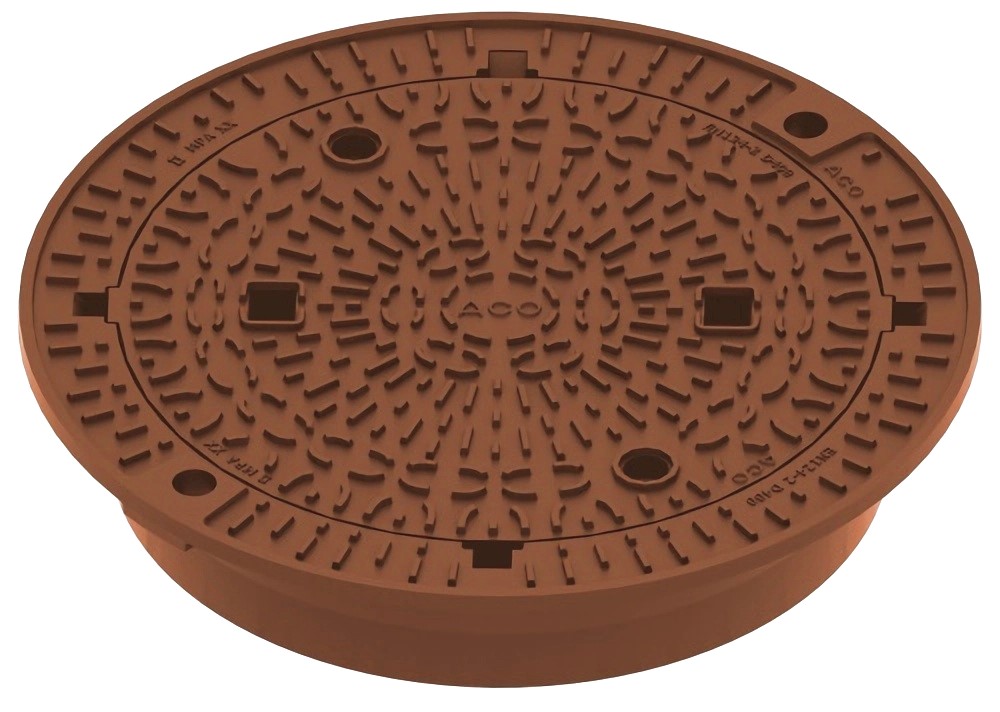

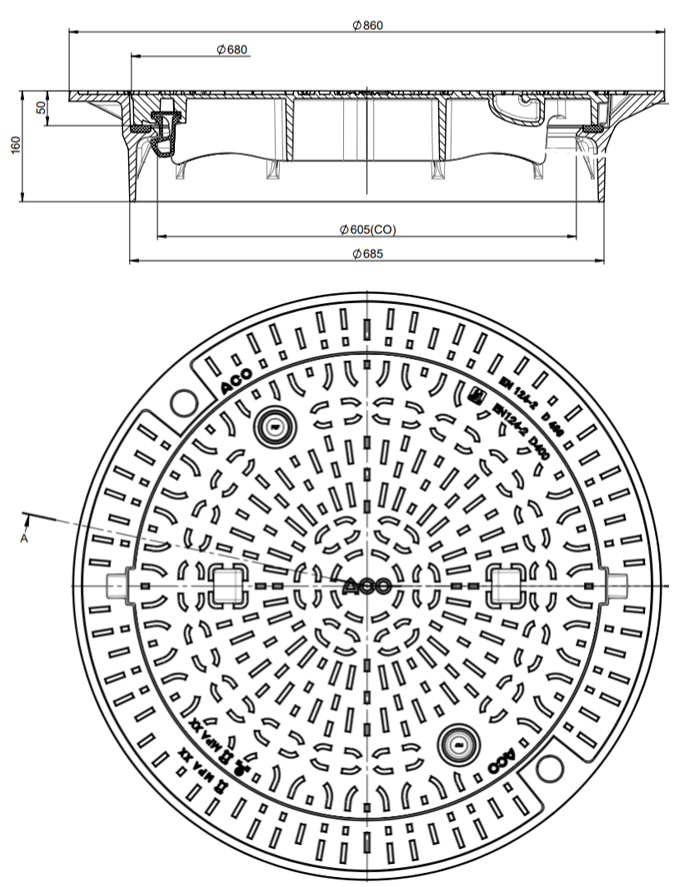

Citytop Plus Bituplan 160 NP
- Prekės kodas: 1208930 (su vent.), 1208931 (be vent.)
- Susideda iš: dangčio ir rėmo
- Rėmo apačia: 685 mm
- D400 apkrovos klasė pagal LST EN 124-2
- Bendras liuko svoris : 86,0-88,0 kg
- Padengimas: nedažytas, natūralus ketus (neteršia aplinkos)
- Dangtis pagamintas iš kaliojo ketaus EN-GJS
- Rėmas pagamintas iš pilkojo ketaus EN-GJL
- Dangtis tvirtinimas dviem TPU fiksatoriais
- POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę

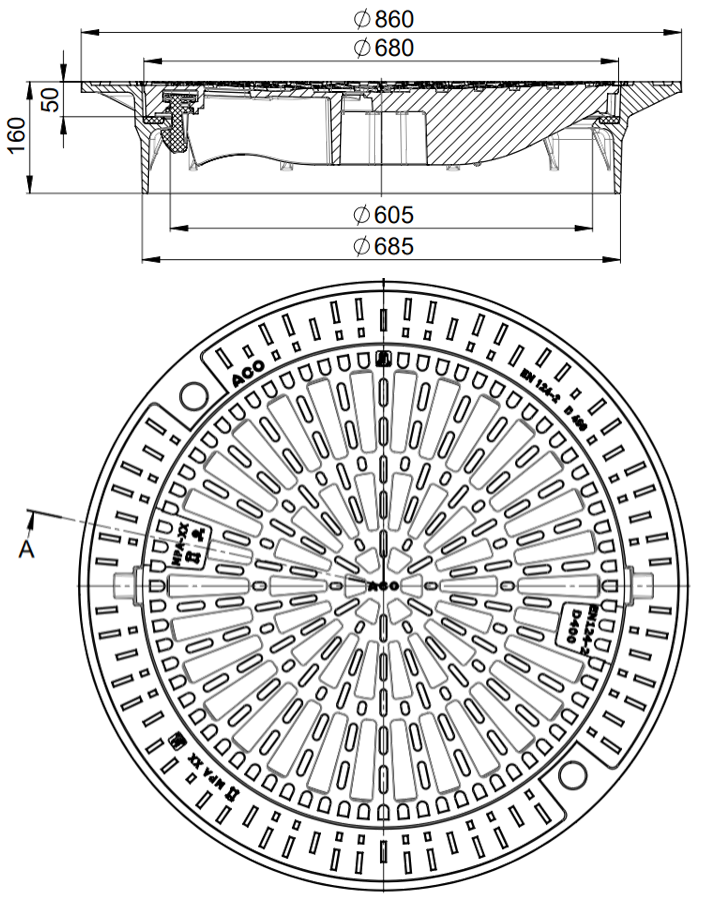

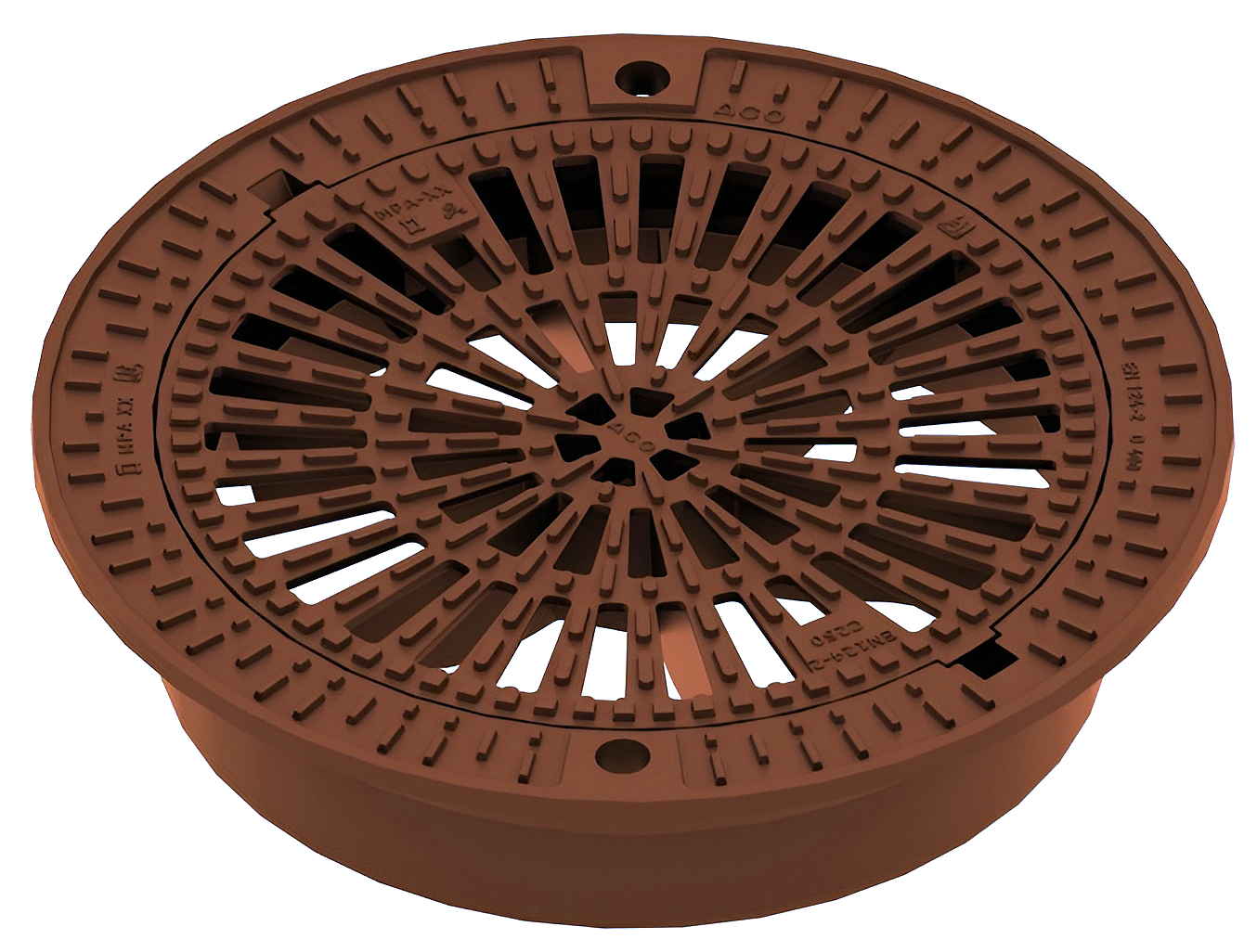

Citytop Plus Bituplan 160 NP (lietaus grotelės)
- Prekės kodas: 1204608
- Susideda iš dangčio (grotelių) ir rėmo
- Rėmo apačia: 685 mm
- D400 apkrovos klasė pagal LST EN 124-2
- Bendras liuko svoris : 85,0 kg
- Padengimas: nedažytas, natūralus ketus (neteršia aplinkos)
- Dangtis pagamintas iš kaliojo ketaus EN-GJS
- Rėmas pagamintas iš pilkojo ketaus EN-GJL
- Dangtis tvirtinimas dviem TPU fiksatoriais
- POWEPREN vientisa tarpinė garsui slopinti. Lengvai pakeičiama. Kietumas 93 pagal A. Šoro skalę
Priedai

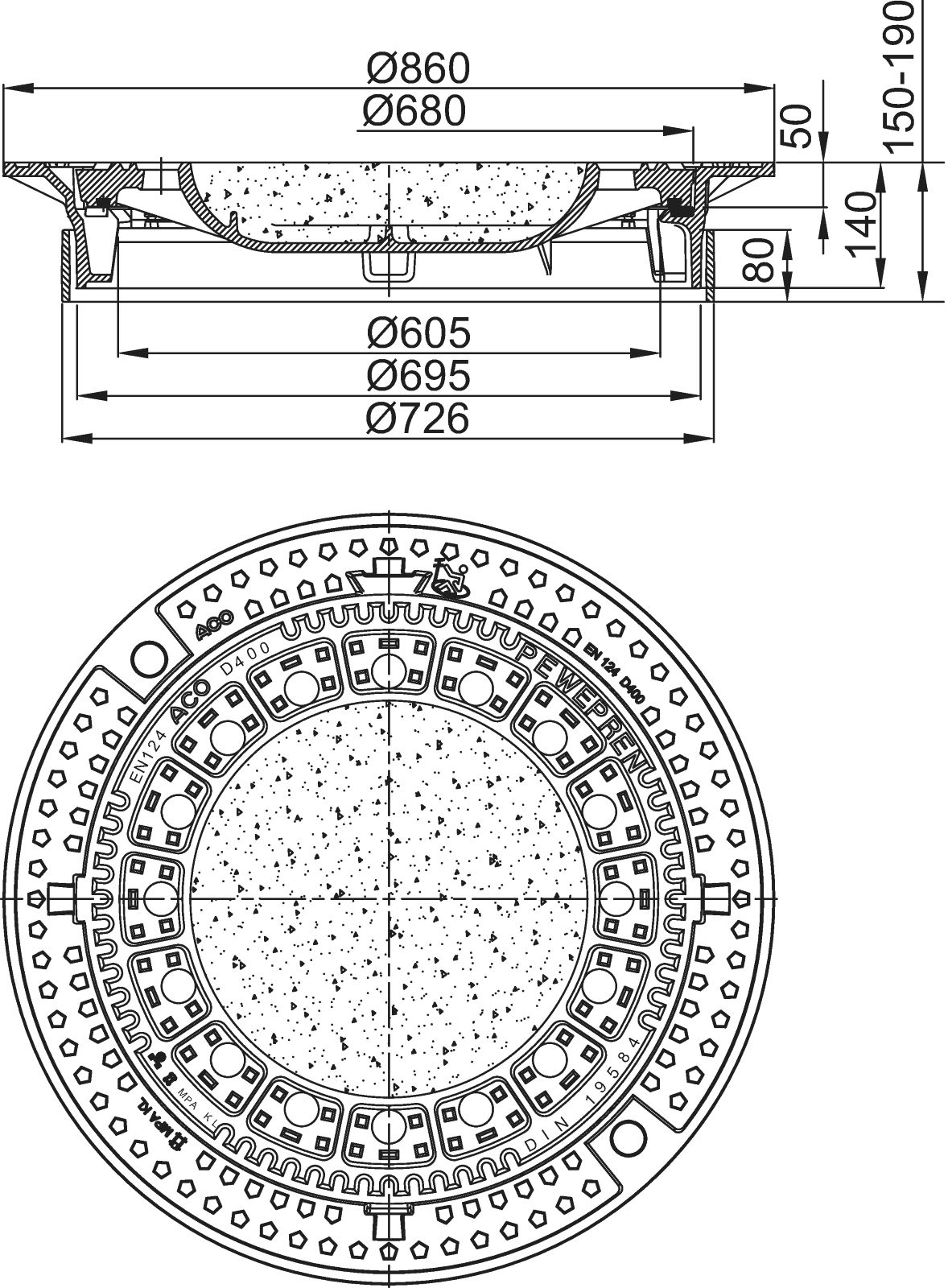

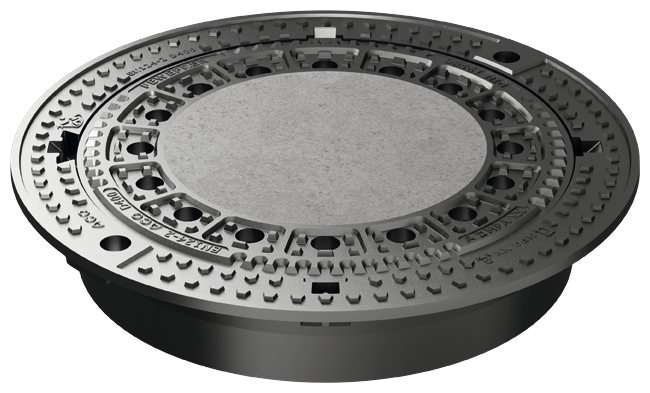

Duropren Bituplan su BEGU dangčiu (RAL-GZ 692)
- Prekės kodas: 605196 (su vent.), 605197 (be vent.)
- RAL-GZ 692 sertifikatas
- Susideda iš dangčio, rėmo ir adapatcinio žiedo
- D400 apkrovos klasė pagal LST EN 124-2
- Bendras liuko svoris : 158,5-163,5 kg
- Dangčio masė: ~90 kg
- Padengimas: juoda danga arba natūralus ketus
- Dangtis pagamintas iš kaliojo ketaus EN-GJS
- Rėmas pagamintas iš pilkojo ketaus EN-GJL
- DUROPREN keturių dalių tarpinė garsui slopinti. Lengvai pakeičiama.
- Papildomas kontaktinių rėmo ir dangčio paviršių šlifavimas – pailginamas liuko tarnavimo laikas
- Betonas: C35/45 (rėmo ir liuko)
Priedai

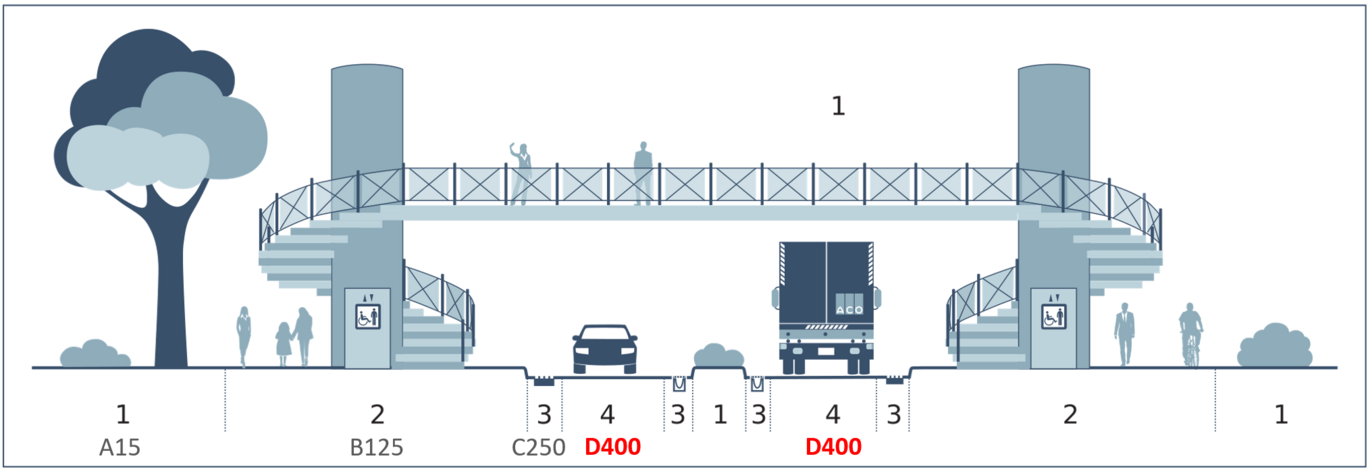

Apkrovos klasės
1 - A15 (pėsčiųjų ir dviračių takai, privačių namų aplinka)
2 - B125 (pėsčiųjų teritorijos ir lengvųjų automobilių stovėjimo aikštelės)
3 - C250 (kelkraščio bortų sritys, stovėjimo aikštelės, lengvųjų automobilių servisai)
4 - D400 (keliai ir autostrados, greitai judantis sunkusis transportas)
5 - E600 (pramoninės teritorijos, degalinės, lėtai judantys krautuvai)
6 - F900 (oro uostų takai, degalinės, karinės teritorijos, ypatingai sunkių apkrovų veikiamos pramoninės)

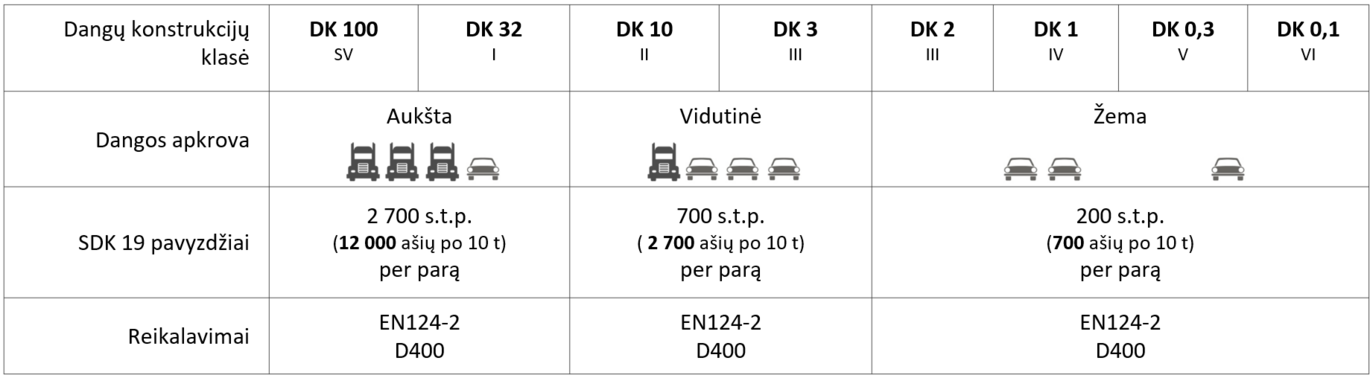

Dangų klasės pagal SDK 19
Liukų parinkimas pagal dangų klases
Nors visi liukai atitinka EN 124-2 standartą ir yra priskirti D400 apkrovos klasei, tačiau jų tarnavimo laikas gali ženkliai skirtis, priklausomai nuo eksploatacijos intensyvumo (matuojant 10 t ašimis).
MULTITOP serijos liukai suprojektuoti, atsižvelgiant į DK100-DK32 dangos apkrovas. Jiems yra suteiktas RAL-GZ 692 sertifikatas.
CITYTOP Plus serijos liukai turi nemažai bendro su MULTITOP. Labiau orientuoti į gerą kainos ir kokybės santykį.
Didžioji dalis MULTITOP serijos liukų suprojektuoti atsižvelgiant į DK100-DK32 dangos apkrovas. Jiems yra išduotas RAL-GZ 692 sertifikatas.
CITYTOP Plus serijos liukai pasižymi dalimi MULTIPOP serijos liukų savybių ir yra ilgaamžis sprendimas. Tai puikus pasirinkimas ieškantiems gero kainos ir kokybės santykio.
RAL-GZ 692 ir EN-124 standartai yra svarbūs ketinių liukų gamybai ir naudojimui, tačiau jie apibrėžia skirtingus techninius reikalavimus ir kokybės kriterijus. Siekiant geriau suprasti jų taikymo skirtumus, žemiau pateiktoje lentelėje palyginamos šių standartų pagrindinės sritys.
| Esminiai reikalavimai | RAL-GZ 692 | EN 124-1, EN 124-2 |
|---|---|---|
| Apkrovos klasifikavimas, medžiagų reikalavimai, gamybos kontrolė, ženklinimas, bandymų metodai | ✔ | ✔ |
| Atsparumas deformacijai ir mechaniniam dilimui | ✔ | |
| Ilgaamžiškumo testai realiomis sąlygomis | ✔ | |
| Atsparumas klimatiniams poveikiams | ✔ | |
| Triukšmo emisijos testavimas | ✔ | |
| Montavimas ir priežiūra | ✔ | |
| Aplinkosaugos aspektai, gaminių poveikis aplinkai | ✔ | |
| Papildomi kokybės testai ir reikalavimai | ✔ |
Tarpinės charakteristikos
- Tarpinė užtikrina stabilumą ir sumažina triukšmą. Per didelė deformacija gali sukelti „batuto efektą“, kai dangtis iššoka iš rėmo, sukeldamas pavojų saugumui. Vadovaujantis RAL-GZ 692, šie trūkumai testuojami. EN 124 šių testų neapima.
- Tarpinė apkraunama vertikaliai, deformacija neturi viršyti 3 mm.
Tikrinamos pakėlimo charakteristikos
- Patikrinimas užtikrina, kad laisvai įstatyti dangčiai nesulūžtų kontakto su transporto priemone metu. Didesnis pakreipimas didina riziką, kad dangčiai gali išsprūsti iš rėmo ir taip sukelti pavojų eismo dalyviams. Pilna apimtimi EN 124 standartas šio testo neapima.
Bandymai realiomis sąlygomis
- Šulinių dangčiai patiria įvairias ekstremalias apkrovas, kurių neįmanoma imituoti laboratorijoje. Pagal RAL-GZ 692 reikalavimus, reikalingas ilgalaikis kokybės ir saugumo stebėjimas realiomis sąlygomis.
- Naujiems produktams vykdomas vienerių metų kokybės patikrinimas realiomis sąlygomis. Aptikus trūkumų, jie turi būti ištaisomi prieš suteikiant kokybės ženklą. Procesą prižiūri išorinis inspektorius.
